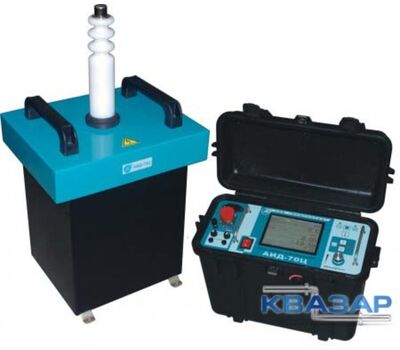

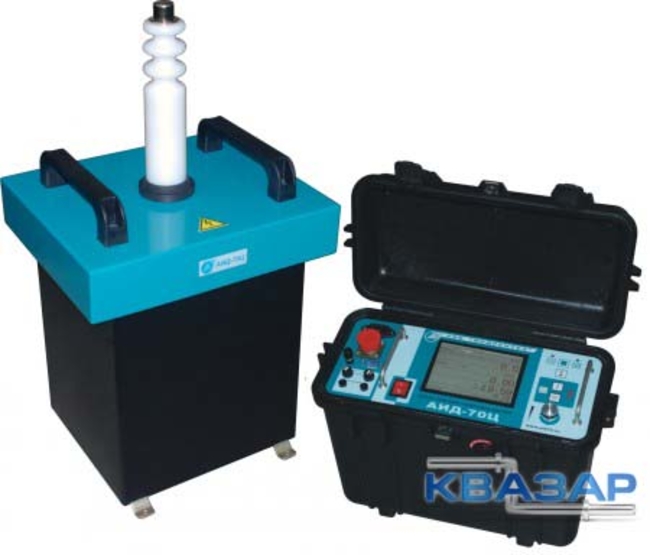

Аппарат испытания диэлектриков цифровой АИД-70Ц
Назначение АИД-70Ц:
Цифровой аппарат испытания диэлектриков АИД-70Ц предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов и устройств, работающих в составе электрических установок высокого напряжения. АИД-70Ц может использоваться как источник высокого напряжения переменного и постоянного тока.
Дополнительно к возможностям классического АИД-70М, аппарат АИД-70Ц имеет дополнительный функционал: встроенная память, позволяющая записывать параметры пяти наиболее часто проводимых видов испытаний (изоляторы, разрядники, выключатели, кабели 6,3 кВ, кабели 10 кВ и т.п.) возможность выбора между ручным и автоматическим режимом работы, последний предусматривает задание оператором величины испытательного напряжения с шагом 0,5 кВ, скорости подъема испытательного напряжения, напряжения и тока срабатывания защиты (шагом 1 кВ), времени проведения испытания вывод всей необходимой информации о параметрах и результатах испытаний на яркий шестидюймовый жидкокристаллический дисплей управление аппаратом осуществляется энкодером, оператор легко может установить с помощью встроенного меню пользовательские режимы испытаний и, например, откалибровать аппарат внесением поправочных коэффициентов. возможность вывода протокола испытаний на печать (опционально) пульт аппарата выполнен в пластиковом корпусе с удобной лямкой для транспортировки. Оптимален для стационарного использования.
Аналоговым прототипом аппарата является успешно выпускаемый в течение нескольких лет АИД-70М, зарекомендовавший себя как надежный и неприхотливый аппарат для высоковольтных испытания и генерирования напряжения. Применяемая в аппарате микропроцессорная система обработки сигналов и управления силовой частью позволила повысить точность измерения и наделить АИД-70Ц новыми функциями для удобства работы с аппаратом. В аппарате используется двухконтурная система стабилизации, позволяющая повысить точность поддержания напряжения на заданном уровне и исключить возможные колебания. Это стало возможным благодаря раздельному отслеживанию колебаний напряжения электропитания и напряжения, связанного с изменением тока нагрузки. Система управления отслеживает возможные изменения и оптимизирует сигнал управления автотрансформатором.
Технические характеристики АИД-70Ц:
| Параметр | Значение |
| Диапазон регулирования постоянного напряжения | 2 - 70 кВ с шагом 0,3 кВ |
| Диапазон регулирования переменного напряжения | 2 - 50 кВ с шагом 0,2 кВ |
| Допускаемая относительная погрешность измерения постоянного напряжения в диапазоне от 10 до 70 кВ | не превышает ± 3 >#/td### |
| Допускаемая относительная погрешность измерения переменного напряжения в диапазоне от 10 до 50 кВ | не превышает ± 3 >#/td### |
| Минимальное выходное напряжение аппарата (определяется конструктивными особенностями автотрансформатора, установленного в пульте управления) | (1 ± 1) кВ |
| Амплитуда пульсации испытательного напряжения постоянного тока | не более 3 >#/td### |
| Коэффициент несинусоидальности испытательного напряжения переменного тока | не более 5 >#/td### |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 2 до 60 кВ | 10 мА |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 60 до 70 кВ | 5 мА |
| Измерение силы постоянного тока на основном диапазоне измерения 1-10 мА | с шагом 0,1 мА |
| Измерение силы постоянного тока на дополнительном диапазоне измерения 0,1-1 мА | с шагом 0,01 мА |
| Максимальная выходная мощность аппарата | 0,6 кВ·А |
| Максимальное время работы аппарата в режиме постоянного тока | 10 мин |
| Минимальное время выключенного состояния аппарата | 5 мин |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2 до 40 кВ | 50 мА |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 40 до 50 кВ | 20 мА |
| Измерение силы переменного тока на основном диапазоне измерения 5-50 мА | с шагом 0,1 мА |
| Измерение силы переменного тока на дополнительном диапазоне измерения 0,5-5 мА | с шагом 0,01 мА |
| Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку | от 1,8 до 2,0 кВт - 1 мин |
| от 1,5 до 1,8 кВт - 5 мин | |
| от 1,0 до 1,5 кВт - 10 мин | |
| до 1,0 кВт - 1 ч | |
| Допускаемая приведенная погрешность при измерении силы тока на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА | не превышает ± 5 >#/td### |
| Допускаемая приведенная погрешность при измерении силы тока на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА | не превышает ± 5 >#/td### |
| Встроенная память | Да (позволяет записывать параметры пяти наиболее часто проводимых видов испытаний (изоляторы, разрядники, выключатели, кабели 6,3 кВ, кабели 10 кВ и т.п.) |
| Режимы работы | ручной |
| автоматический (предусматривает задание оператором величины испытательного напряжения с шагом 0,5 кВ, скорости подъема испытательного напряжения, напряжения и тока срабатывания защиты (шагом 1 кВ), времени проведения испытания) | |
| Максимальная активная мощность, потребляемая аппаратом из питающей сети | не более 2,2 кВт |
| Устройство защиты, отключающее высокое напряжение при достижении на выходе | напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ |
| напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ | |
| силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА | |
| силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА | |
| Общие характеристики | |
| Габаритные размеры пульта управления | не более 415 х 220 х 345 мм |
| Габаритные размеры генератора высоковольтного | не более 335 х 285 х 630 мм |
| Масса пульта управления | не более 16 кг |
| Масса генератора высоковольтного | не более 38 кг |
| Средний срок службы аппарата | не менее 6 лет |
Комплект поставки АИД-70Ц
| № | Наименование | Количество |
| 1 | Пульт управления | 1 |
| 2 | Генератор высоковольтный | 1 |
| 3 | Комплект ЗИП | 1 |
| 4 | Кабель сетевого питания аппарата | 1 |
| 5 | Провод заземления | 2 |
| 6 | Документация | 1 |
