Комплект трассодефектоискателя М310 с генератором МК310

Мультичастотный М310 – сверхлегкий приемник (вес 650 г), к которому при поиске подключаются антенна, штыри, отборник и др. устройства.

Полностью заменяет Поиск-310Д-2М и превосходит его.

В чем преимущество М310?

Обладает полным набором методов для отыскания повреждения изоляции кабеля в полевых условиях:

• Контактный (штыри) – высокочувствительный поиск повреждений до 1 Мом
• Фазовый двухчастотный (бесконтактный) –поиск повреждений в дополнение к контактному
• «НЧ-ВЧ» двухчастотный – позволяет в сложных городских условиях быстро отыскивать повреждения (замокшие муфты)
• Клещи-отборник кабеля в пучке на частоте 273 Гц / поиск утечки "воздушки", в зданиях, колодцах
• радиоакустический датчик пробоя

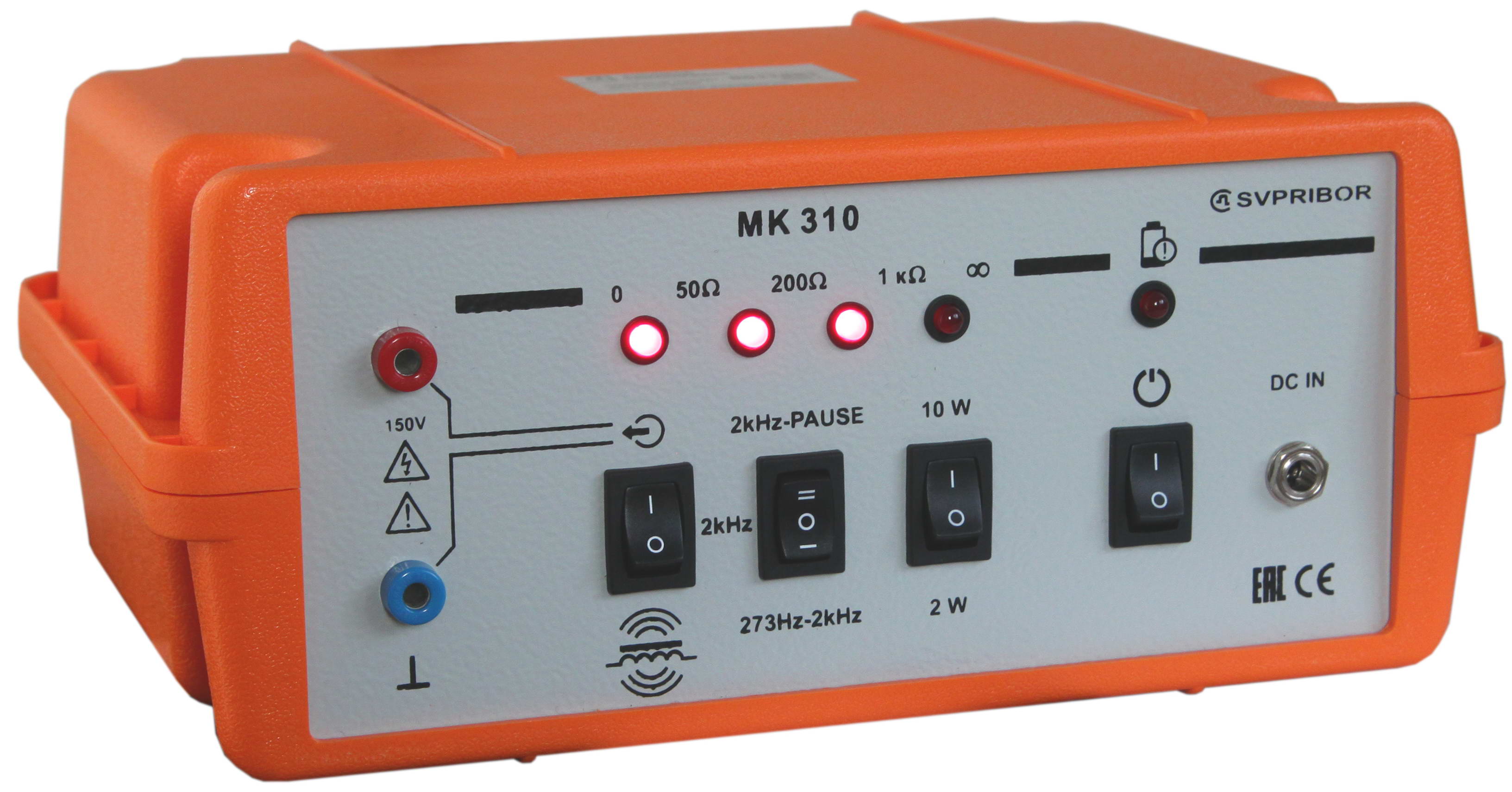

Генератор МК310 (ГК-310А-2) с автоматической регулировкой выходной мощности и встроенным аккумулятором предназначен для формирования и подачи в линии коммуникаций испытательных сигналов на частоте 2187 Гц / 273 Гц с целью определения:

1. трассы воздушных и кабельных линий связи и радиофикации;

2. трассы прокладки металлических тросов и трубопроводов (водо-, нефте- и газопроводов);

3. глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники;

4. повреждения изоляции внешних пластмассовых покровов кабелей;

5. места обрыва или короткого замыкания (КЗ) жил кабеля;

6. места обрыва троса.

Встроенный индуктор позволяет подавать сигнал бесконтактно в любом месте в кабель или водо-нефте-газопровод: генератор ставится на землю над кабелем или трубопроводом (рисунок).

С помощью встроенного индуктора можно быстро обследовать местность для выявления подземных кабелей и других коммуникаций.

Технические характеристики

Активные частоты: 273,5 ± 0,5 Гц, 2187,5 ± 1 Гц 6562,5 ± 3 Гц, 26 250 Гц ± 12Гц

Частоты, задаваемые пользователем: 200-35 000 Гц

Полоса пропускания по уровню –3 дБ (не более):

• Для частоты 26 250 Гц 150 Гц
• Для частоты 6562,5 Гц 45 Гц
• Для частоты 2187,5 Гц 15 Гц
• Для частоты 273,5 Гц 2,5 Гц

Максимально определяемая глубина залегания трассы 6 м

Точность определения глубины ±5%+10 см

Точность отыскания 10 см

Поиск повреждения изоляции с переходным сопротивлением 0 – 1 МОм

Полоса приема в широкополосном режиме («СПЕКТР») 10 - 26 000 Гц

Время непрерывной работы без подогрева (не менее) 20 ч

Потребляемая мощность, без подогрева (не более) 1,2 Вт

Электропитание: встроенные аккумуляторы LiFePo 4 шт.тип«18650»

Время зарядки аккумуляторов (не более) 4 ч

Габаритные размеры прибора (без сумки) 135х80х150 мм

Масса прибора (включая аккумуляторную батарею) 0,65 кг

Габаритные размеры антенны 780х230х40 мм

Масса антенны 0,65 кг
