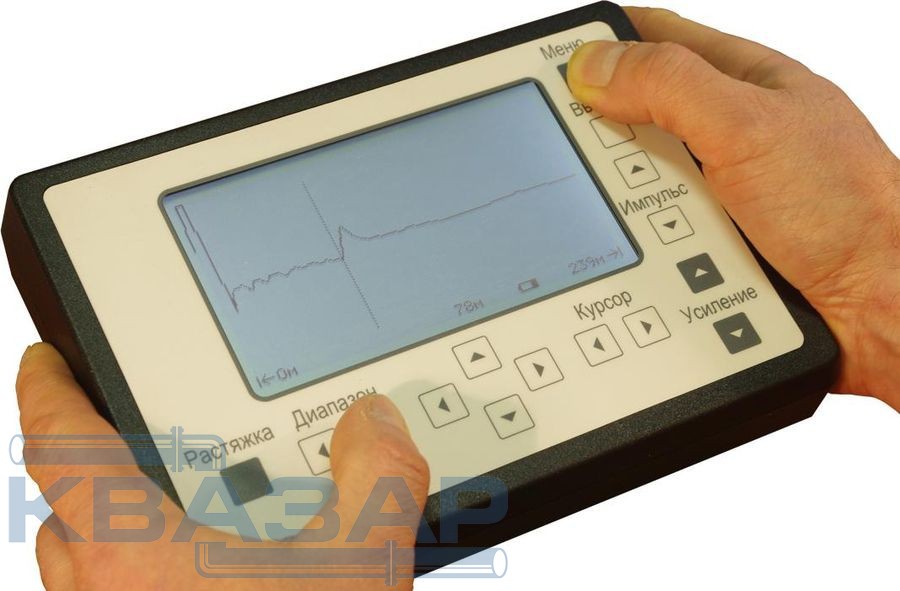

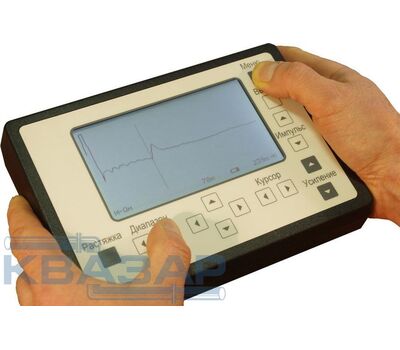

Рефлектометр СОВА

Рефлектометр СОВА предназначен для поиска неисправностей в симметричных и несимметричных телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.

Отличительные особенности рефлектометра СОВА:

• высокая чувствительность;
• высокая точность;
• большое поле для отображения рефлектограмм и текста на дисплее;
• малые габариты и вес;
• доступная цена.

Технические характеристики

Диапазон рабочих расстояний — от 60м до 20км.

Длительность зондирующего импульса — от 5 нс до 50 мкс.

Амплитуда зондирующего импульса — 5 В.

Максимальное разрешение — 0,25 м.

Инструментальная погрешность на диапазонах 1км и более не превышает — 0,15%.

Установка коэффициента укорочения с шагом 0,001 (таблица коэффициентов для стандартных кабелей).

Перекрываемое затухание — 92 дБ.

Максимальная чувствительность — отраженный сигнал 0,3 мВ (дает отклонение на весь экран).

ЖКИ — 128 х 240 точек с подсветкой.

Растяжка — возможность растяжки любого участка диапазона до минимального шага.

Возможность хранения в энергонезависимой памяти прибора до 24 рефлектограмм с кратким описанием каждой из них (текстовый ввод).

Режим сравнения различных рефлектограмм.

Цифровая фильтрация аддитивных и синхронных помех.

Питание от внутренних аккумуляторов или / и от сети 220 В / 50 Гц через адаптер 6 В/0,5 А.

Отдельный канал посылки импульсов для определения мест перепутывания жил в кабелях.

Время непрерывной работы от аккумуляторов не менее 6 часов.

Габариты 190 х 140 х 50 мм.

Вес не более 0,5 кг.

Комплект поставки рефлектометра СОВА:

1. документация — 1шт.;
2. зарядное устройство — 1шт.;
3. измерительный провод — 1шт.;
4. прибор — 1шт.;
5. сумка для переноски прибора — 1шт.
