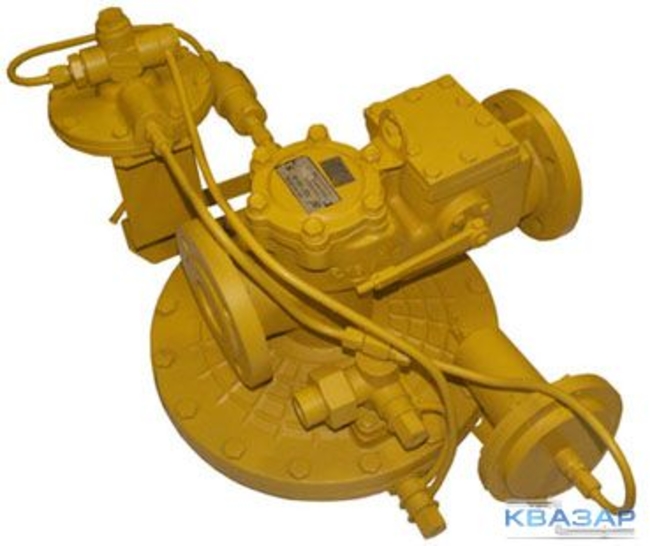

Регулятор давления газа РДГ 50
Назначение и область применения
Регулятор давления газа РДГ 50 представляет собой устройство регулирования расхода природного или сжиженного углеводородного газа прямого действия с выходом газа справа-налево, предназначенные для поддержания заданного уровня давления на выходе и прекращения подачи газа в случае недопустимого изменения его давления.
Регуляторы РДГ высокого и низкого давления применяются на объектах газоснабжения, газораспределительных станциях, в газорегуляторных установках, системах ГРУ и ГРП.
Устройство и принцип действия
РДГ 50 состоит из следующих блоков, соединенных импульсными трубками:
• регулятора управления – пилота, создающего давление заданного уровня;
• отсечного клапана и фильтра, служащих контрольным механизмом для выравнивания уровня давлений в разных отсеках и системой очистки газа от механических примесей;
• исполнительного устройства, включающего в себя мембранный привод, создающий и передающий регулирующему клапану вертикальное перемещение мембраны при помощи толкателя, стержня и втулок.
Описанные блоки создают перепад давления газа на выходе и на входе регулятора. При отсутствии расхода газа запирающий клапан закрыт, поскольку не создается перепада давления. Под напором газа мембрана исполнительного устройства приходит в движение, тем самым увеличивая или уменьшая объем проходимого газа. В случае возникновения аварийных ситуаций встроенный запорный механизм полностью перекрывает газоход.
Пропускная способность прибора зависит от его диаметра.
Технические характеристики регулятора давления газа РДГ-50
| Регулируемая среда | природный газ по ГОСТ 5542-87 |
| Температура окружающей среды, °С: | |
| РДГ-М | от -35 до +60 |
| РДГ | от +1 до +60 |
| Максимальное входное давление, МПа, не более | 1,2 |
| Диапазон настройки выходного давления, Рвых, МПа: | |
| для низкого | 0,0015-0,06 |
| для высокого | 0,06-0,6 |
| Диапазон настройки срабатывания механизма контроля: | |
| при повышении выходного давления, МПа | 1,25...1,5 Рвых |
| при понижении выходного давления, МПа | 0,15...0,5 Рвых (но не менее 0,0009 Мпа) |
| Точность регулирования выходного давления, % | ±10 |
| Пропускная способность, м3/ч: | |
| при Рвх =0,1 МПа | 1100 |
| при Рвх =1.2 МПа | 7100 |
| Присоединительные размеры патрубков, условный проход Ду, мм: | |
| вход | 50 |
| выход | 50 |
| Диаметр седла | 30, 35, 40, 45 |
| Соединение | фланцевое по ГОСТ 12820-80 |
| Масса, кг | 40 |
| Срок службы, лет | 15 |
| Гарантийный срок эксплуатации, мес. | 18 |
