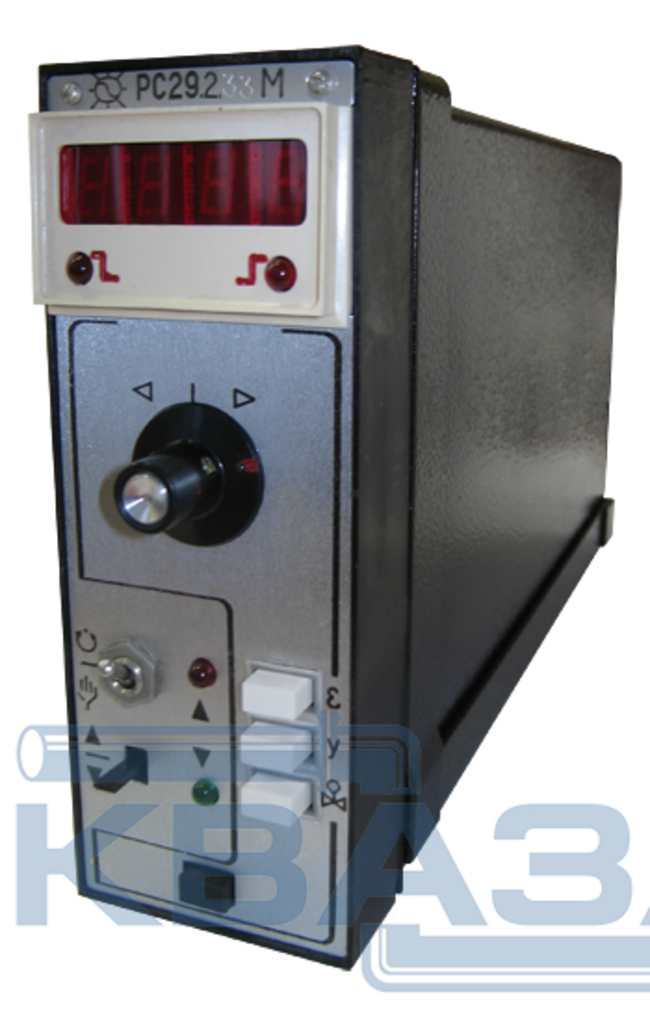

Регулятор РС29

01011
Свяжитесь с нами насчёт цены
Предзаказ
+ −
Купить в один клик
Варианты оплаты
Доставка
Наши преимущества

Научный подход
Более 30 лет производства оборудования
Гарантия изготовителя
Быстрая доставка

Сравнить

Регулятор РС 29 предназначен для использования в котельных установках и агрегатах малой и средней мощности, а также в других технологических и энергетических установках для контроля работы автоматических систем регулирования и управления тепловыми процессами. Прибор формирует импульсы постоянного и переменного тока, а также фиксирует и отображает положение исполнительного механизма

Работают обычно в комплекте с усилителями У29.3М.

Исполнение

  • обыкновенное исполнение — ТУ 311-0225542.078-91;
  • экспортное исполнение — ТУ 311-ЭД1.0225542.078-91.

Функциональные возможности

  • регулятор РС29 осуществляет ПИ- и П-регулирование, а также регулирование с двухпозиционным и трехпозиционным законом;
  • ручное управление исполняющим механизмом может быть переключено на автоматическое;
  • при отклонении сигнала выхода от нормативов регулятор предупреждает об этом;
  • обеспечивает визуальную индикацию моментов выхода и срабатывания сигнализации;
  • может быть установлена оптическая индикация одного из 4 параметров на выбор: отклонение установленного параметра, заданное значение параметра, положение исполняющего механизма, дополнительный параметр.


Модификации

МодификацияХарактеристики
РС29.0.11
  • основные входы — до пяти унифицированных сигналов (из них три сигнала 0-5 мА) реостатный или индуктивный;
  • датчик указателя положения — реостатный или индуктивный
РС29.0.12
  • основные входы — до пяти унифицированных сигналов (из них три сигнала 0-5 мА) реостатный или индуктивный;
  • датчик указателя положения — реостатный или индуктивный;
  • стрелочная индикация
РС29.1.11
  • основные входы — до трех сигналов ±10мГн дифференциально-трансформаторных датчиков и до двух унифицированных;
  • датчик указателя положения — индуктивный или реостатный
РС29.1.12
  • основные входы — до трех сигналов ±10мГн дифференциально-трансформаторных датчиков и до двух унифицированных;
  • датчик указателя положения — реостатный или индуктивный;
  • стрелочная индикация
РС29.0.42
  • основные входы — до четырех унифицированных сигналов;
  • датчик указателя положения — реостатный;
  • дополнительные функции — аналого-релейное и динамическое преобразования;
  • стрелочная индикация
РС29.0.43
  • основные входы — до четырех унифицированных сигналов;
  • датчик указателя положения — реостатный;
  • дополнительные функции — аналого-релейное и динамическое преобразования;
  • цифровая индикация
РС29.1.42
  • основные входы — до трех сигналов ±10мГн дифференциально-трансформаторных датчиков и до двух унифицированных;
  • датчик указателя положения — реостатный;
  • дополнительные функции — аналого-релейное и динамическое преобразования;
  • стрелочная индикация
РС29.1.43
  • основные входы — до трех сигналов ±10мГн дифференциально-трансформаторных датчиков и до двух унифицированных;
  • датчик указателя положения — реостатный;
  • дополнительные функции — аналого-релейное и динамическое преобразования;
  • цифровая индикация
РС29.2.22
  • основные входы — до трех термометров сопротивления градуировок 50М, 100М, 23 и до двух унифицированных сигналов;
  • датчик указателя положения — реостатный;
  • стрелочная индикация
РС29.2.23
  • основные входы — до трех термометров сопротивления градуировок 50М, 100М, 23 и до двух унифицированных сигналов;
  • датчик указателя положения — реостатный;
  • цифровая индикация
РС29.2.32
  • основные входы — до трех термометров сопротивления градуировок 50М, 100М, 23 и до двух унифицированных сигналов;
  • датчик указателя положения — реостатный;
  • дополнительные функции — аналого-релейное и нелинейное преобразования (например, для формирования отопительного графика для систем теплоснабжения);
  • стрелочная индикация
РС29.2.33
  • основные входы — до трех термометров сопротивления градуировок 50М, 100М, 23 и до двух унифицированных сигналов;
  • датчик указателя положения — реостатный;
  • дополнительные функции — аналого-релейное и нелинейное преобразования (например, для формирования отопительного графика для систем теплоснабжения);
  • цифровая индикация
РС29.3.42
  • основные входы — от термопары градуировок ХК, ХА, ПП, ПР, ВР с компенсацией холодных спаев и два унифицированных сигнала;
  • датчик указателя положения — реостатный;
  • дополнительные функции — аналого-релейное и динамическое преобразования;
  • стрелочная индикация
РС29.3.43
  • основные входы — от термопары градуировок ХК, ХА, ПП, ПР, ВР с компенсацией холодных спаев и два унифицированных сигнала;
  • датчик указателя положения — реостатный;
  • дополнительные функции — аналого-релейное и динамическое преобразования;
  • цифровая индикация

Технические характеристики

ПараметрЗначение
Выходные сигналыимпульсы пульсирующего напряжения постоянного тока среднего значения 24 В
импульсы напряжения постоянного тока плюс 10В или минус 10В
изменение сигнала рассогласования на 10 В в пределах от минус 10 В до плюс 10 В постоянного тока
изменение состояния электронного ключа при сигнализации предельных отклонений (РС29.0.12М; РС29.1.12М; РС29.0.11М; РС29.0.12М); коммутирующая способность не более 0,15 А; 45 В постоянного тока
изменение состояния выходных контактов реле при аналого-релейном преобразовании;
коммутирующая способность: активная цепь - не более 0,25А; 36 В; активно-индуктивная цепь -не более 0,15 А; 36 В
изменение напряжения постоянного тока при динамическом преобразовании на 10 В в пределах от минус 10 В до плюс 10 В; назначение: для связи между приборами
Зона нечувствительности0,4-4,0%
Коэффициент передачи0,2-10,0 с/%
Постоянная времени интегрирования5-500 с
Потребляемая мощностьне более 18 ВА
Массане более 3,5 кг
Габаритные размеры (высота х ширина х глубина)160 х 60 х 325 мм
Монтажутопленный щитовой
