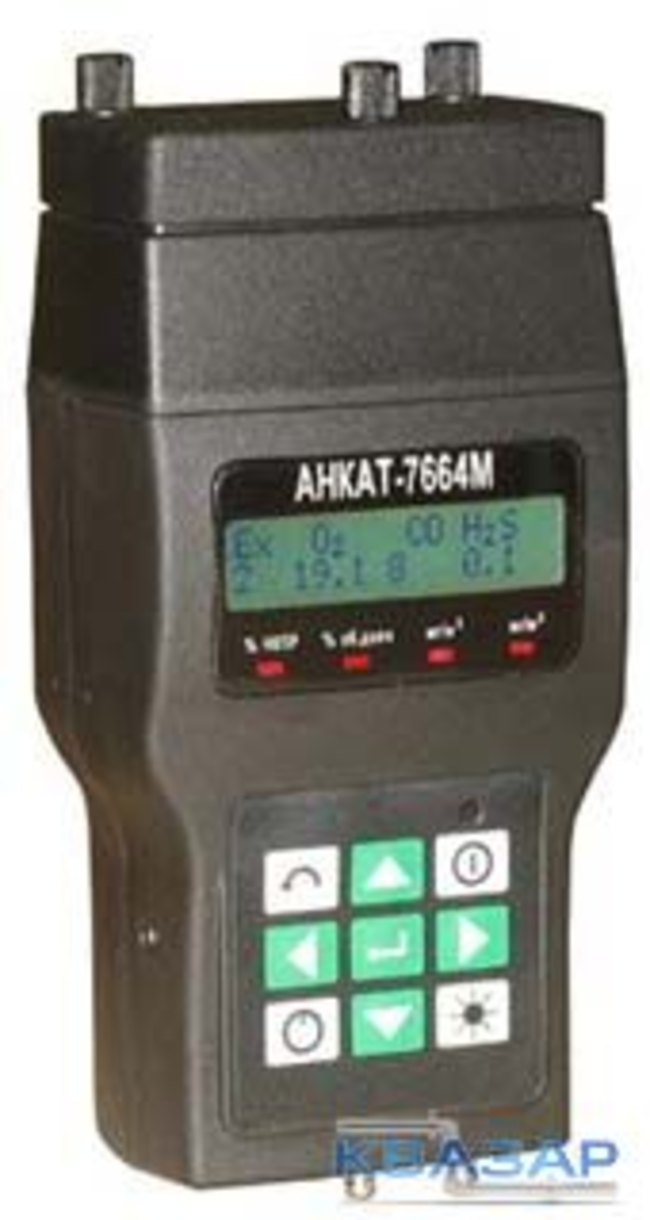

Сигнализатор газа АНКАТ-7664М - 01

Назначение и принцип действия

Многокомпонентный газоанализирующий прибор АНКАТ-7664М определяет и контролирует предельную концентрацию в воздухе рабочей зоны таких веществ, как кислород (О2), оксид и диоксид углерода (СО и СО2), диоксид азота и серы (NO2 и CO2); горючие газы (Ex): метан (СН4), пропан (С3Н8), углеводороды (СН), сероводород (H2S); пары ацетона, бензина, бензола, бутана, гексана, изобутана, пентана, толуола, циклопентана и других газов. Газоанализатор АНКАТ-7664М показывает одновременно все измеряемые параметры всех анализируемых компонентов в цифровом виде. Прибор определяет даже незначительное увеличение содержания опасных веществ в исследуемых газовых смесях, а при превышении заданных пороговых уровней концентрации срабатывает аварийная сигнализация, как звуковая, так и световая, поэтому данную модель называют газосигнализатором.

В зависимости от определяемых веществ, измерение их концентрации происходит по трем принципам:

• термохимический (Ex) основан на проведении реакции каталитического окисления или горения газа и измерении ее теплового эффекта;
• электрохимический (О2, СО, H2S, SО2, NО2) основан на измерении значения электропроводности электролита, поглотившего исследуемый образец газа;
• оптико-абсорбционный (СО2, СН, СН4, С3Н8) основан на измерении оптической плотности, спектров поглощения или испускания адсорбированного слоя газовой смеси.

Область применения

Газоанализаторы АНКАТ-7664М являются индивидуальными переносными устройствами с возможностью одновременного анализа нескольких компонентов, поэтому эти приборы незаменимы на предприятиях, специализирующихся на переработке и транспортировке нефтепродуктов и газа, а также в топливноэнергетическом комплексе, тепловых и телефонных сетях, где существует опасность выброса токсичных газов в атмосферу. Кроме того данный газосигнализатор используется в различных закрытых помещениях, где имеется недостаток кислорода и присутствуют горючие взрывоопасные газы. Основными пользователями Анката являются экологические службы и органы охраны труда всех перечисленных организаций.

Примечание: * сумма углеводородов СН – сумма предельных углеводородов (метан, этан, пропан, бутан, пентан, гексан);
** диапазон измерений определяются при заказе

Функции газоанализатора анкат-7664-м

• одновременное измерение концентрации нескольких веществ;
• световая аварийная сигнализация при превышении порогового уровня содержания каждого компонента смеси;
• звуковая аварийная сигнализация;
• цифровое отображение концентрации всех измеряемых компонентов на дисплее;
• установка режимов, ввод и корректировка данных с помощью меню и буквенно-цифрового дисплея;
• расчет средневзвешенного значения за 8 часов работы.

Достоинства:

• при помощи газоанализаторов АНКАТ 7664М и их модификаций одновременный анализ от 1 до 4-х газов;
• множество модификаций с оптическими каналами измерения;
• срок службы без калибровки 6 месяцев;
• встроенный микронасос и микрокомпрессор или диффузионный метод отбора;
• взрывобезопасное исполнение1ЕxibIICT6 Х;
• определением и выведение на дисплей средневзвешенного значения концентрации по каждому каналу измерения;
• широкий диапазон рабочих температур;
• наличие раздельной световой и единой звуковой сигнализации;
• небольшие массогабаритные показатели;
• защита от пыли и влаги IР54;
• встроенный жидкокристаллический дисплей;
• подсветка дисплея;
• интерфейс Rs232 и цифровой канал связи;
• протокол обмена данными с внешним оборудованием MODBUS RU;
• возможность ручной настройки порога сигнализации.

Комплект поставки

• газосигнализатор;
• электрохимическая ячейка;
• термохимическая ячейка;
• адсорбционный фильтр;
• инфракрасный датчик;
• пробоотборный зонд;
• устройство отбора пробы с поплавком (поплавковый зонд);
• комплект ЗИП;
• футляр;
• техническая документация газоанализатора АНКАТ 7664М.

Дополнительно для проверки:

• 4-х литровые баллоны: СН4, О2, СО, СО2, С3Н8;
• генератор ГДП-102 с источниками микропотока H2S, SО2, NО2;
• вентиль точной регулировки;
• индикатор расхода.

Производитель оставляет за собой право на изменение комплектации прибора.
