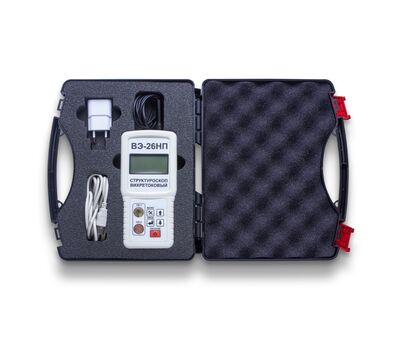

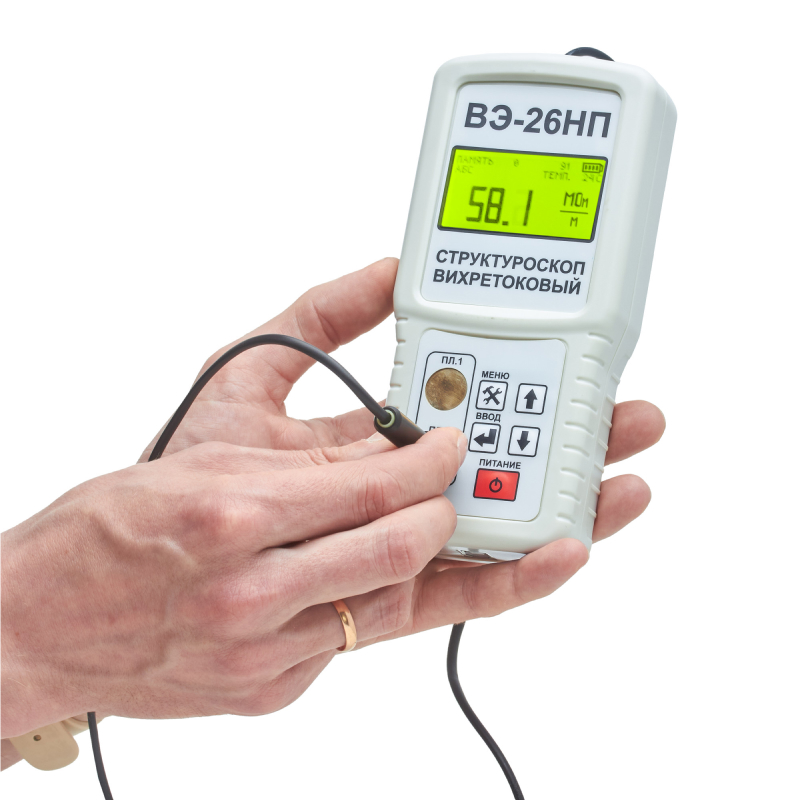

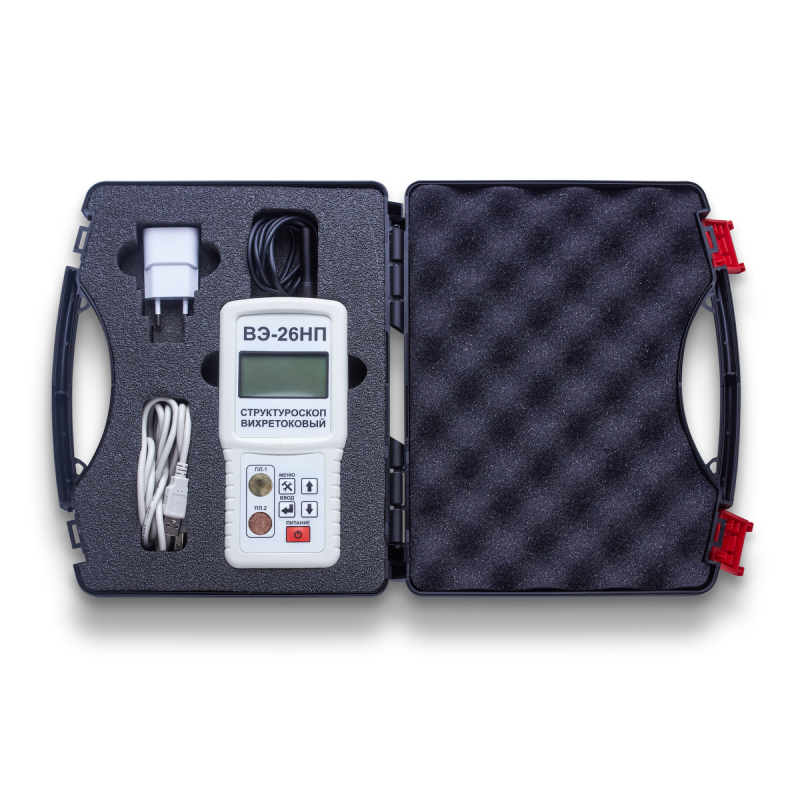

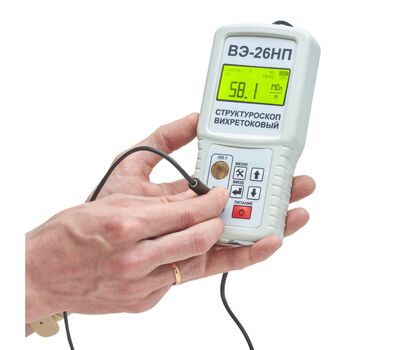

Структуроскоп вихретоковый ВЭ-26НП
Описание
Вихретоковый структуроскоп ВЭ-26НП от производителя предназначен для неразрушающего контроля качества материалов и изделий из цветных металлов и сплавов путем измерения их удельной электрической проводимости. Это позволяет сортировать материалы по маркам сплавов, проводить входной контроль материалов на соответствие требуемой марке и осуществлять контроль различных механических характеристик электропроводящих неферромагнитных материалов. Информация о результатах контроля представляется на дисплее в виде числовых значений удельной электрической проводимости или ее приращений относительно заданного базового значения.
В структуроскопе ВЭ-26НП реализован режим дифференциальных измерений, когда запоминается номинальное значение удельной электрической проводимости, а затем измеряется ее отклонение от этого значения.
Удельная электрическая проводимость материалов в той или иной степени зависит от их температуры. Существуют методики, позволяющие учитывать эту зависимость. Для использования таких методик вихретоковый структуроскоп ВЭ-26НП снабжен встроенным термометром.
Применение
- авиационная промышленность
- аэрокосмическая отрасль
- нефтяная и газовая промышленность
- атомная энергетика
- машиностроение
- железнодорожный транспорт
- металлургия
- оборонно-промышленный комплекс (ОПК)
- мостостроение
- судостроение
- производство металлопроката
- трубы (производство)
Особенности
- специальная конструкция измерительного преобразователя наряду с фазовым способом измерения позволяет практически полностью исключить влияние изменений зазора в достаточно широких пределах.
- наличие встроенного калибратора позволяет быстро проводить настройку шкалы прибора в полуавтоматическом режиме.
- наличие встроенного термометра (учет зависимости удельной электрической проводимости материалов от температуры).
- наличие встроенной памяти для сохранения результатов измерений и последующей передачи на ПК.
Характеристики
Индикация результатов измерений | цифровая |
Единица измерения | МСм/м |
Диапазон измерений абсолютного значения удельной электрической проводимости | от 5 МСм/м до 60 МСм/м |
Диапазон измерений приращений удельной электрической проводимости | от –(σном. -5) МСм/м до +(60-σном.) МСм/м |
Предел допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 100С в пределах рабочего диапазона температур, не более | 0,5 предела основной допускаемой погрешности |
|
Электропитание структуроскопа | встроенный литий-ионный аккумулятор напряжением 3,7 В |
Потребляемая мощность, не более | 100 мВт без подсветки 400 мВт с подсветкой |
Время установления рабочего режима, не более | 15 мин. |
Время одного измерения, не более | 3с |
Допускается периодическая подстройка внешними органами управления | да |
Время непрерывной работы без подстройки | не менее 1ч. |
|
Объем памяти | 1000 значений удельной Электрической проводимости. |
Температура окружающего воздуха | от +50С до +400С |
Относительная влажность при +25°С | до 98% |
Атмосферное давление | от 84 кПа до 106,7 кПа |
Предел допускаемой основной относительной погрешности измерений, не более: | 2% - для диапазона измерений от 5 до 40 МСм/м 3% - для диапазона измерений от 40 до 60 МСм/м |
Указанное значение погрешности обеспечивается при выполнении следующих условий:
зазор между преобразователем и поверхностью контролируемого изделия, не более | 0,2 мм |
расстояние от центра преобразователя до края изделия, не менее | 6 мм |
толщина изделия, не менее | 1 мм |
значение величины шероховатости поверхности изделия, не более | RZ 80 |
радиус кривизны выпуклой поверхности изделия, не менее | 50 мм |
температура окружающей среды | 200С ± 50С |
Габаритные размеры
Электронный блок (длина ширина толщина) | 178 мм x 84 мм x 36 мм |
Преобразователь (диаметр длина) | 14 мм x 50 мм |
Длина соединительного кабеля | 1000 мм ±20 мм |
Масса | не более 300 г. |
| № | Наименование | Значение |
|---|---|---|
| 1 | Вид дефектоскопа |
вихретоковый
|
| 2 | Объект контроля |
|
| 3 | Тип питания |
|
