Трассодефектоискатель Квазар
Трассодефектоискатель подземных трубопроводов и других коммуникаций «Квазар» предназначен:
- для обследования местности перед проведением земляных работ с целью нахождения труб и кабелей;
- для определения трассы металлических подземных сооружений и спутника неметаллических газопроводов;
- для проверки целостности гидроизоляционного защитного покрытия;
- для трассировки многих скрытых линейно протяженных сооружений из электропроводящих материалов (электрокабель, водопровод, теплотрасса).
Особенности трассоискателя:
- компактность;
- большая мощность сигнального генератора;
- высокая чувствительность поискового селективного приемника.
Комплект может эксплуатироваться при температурах от –20 до +40°С и относительной влажности не более 80% при 20°С. Промерзание грунта должно при обследовании подземных объектов составлять не более 10 см.
ТУ 26.51.43-014-12719185-2021 (введены взамен ТУ 4276-014-12719185-2007)

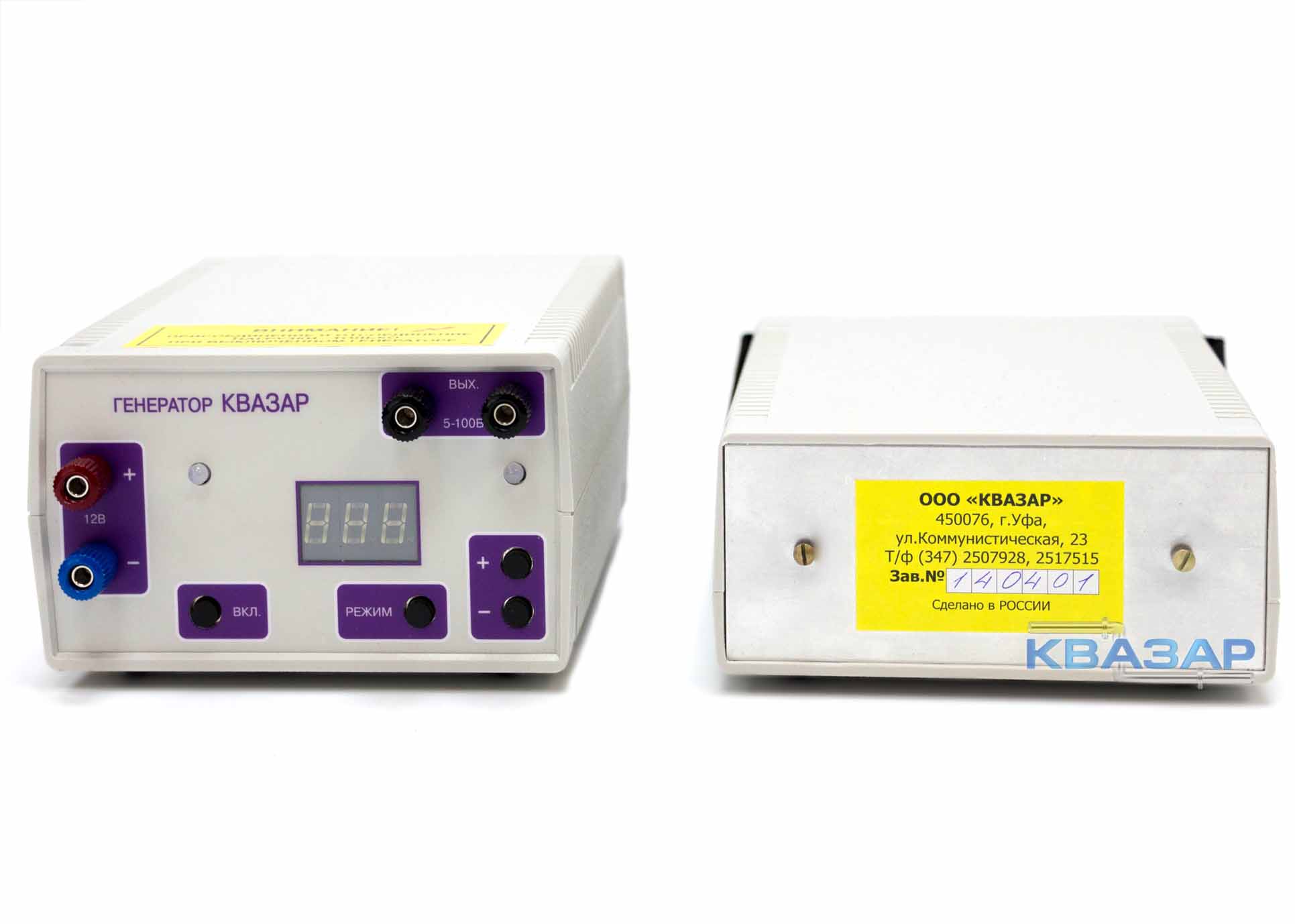

Технические характеристики Генератора сигнального
1. | Частота сигнала на выходе генератора, Гц* | 500±1 |
| 1000±2 | ||
| 5000±10 | ||
| 2. | Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом повторения 1 сек. Длительность времени генерации напряжения сигнальной частоты составляет, сек | 0,3 |
| 3. | Максимальная импульсная мощность на омической нагрузке в фазе генерации напряжения (на частоте 1кГц при напряжении питания 12В), не менее, Вт | 70 |
| 4. | Выходная мощность генератора в режиме автоматического согласования нагрузки регулируется | ступенями от 0 до 100% ступенями по 10Вт |
| 5. | Максимальная амплитуда напряжения в импульсе генерации (на омической нагрузке 1кОм и напряжении питания 12В) составляет, не менее | 100 |
| 6. | Генератор может длительно работать на омическую нагрузку сопротивлением | от нуля (короткое замыкание) до бесконечности (холостой ход) |
| 7. | Напряжение питания генератора, В | 10–15 |
| 8. | Габаритные размеры генератора, не более, мм | 213x137x85 |
| 9. | Масса генератора, не более, кг | 1 |
| 10. | Генератор сохраняет работоспособность при воздействии рабочих температур | от –20 до +40оС и относительной влажности 80% при 20оС |
*по дополнительному соглашению с Заказчиком номинальные значения и количество рабочих частот генератора могут быть изменены
Приемник поисковый
| 1. | Центральная частота полосы пропускания приемника, Гц* | 50±0,25 |
| 100±0,5 | ||
| 500±0,2 | ||
| 1000±5 | ||
| 5000±25 | ||
| 2. | Добротность селективного усилителя приемника на всех рабочих частотах, не менее, единиц | 45 |
| 3. | Чувствительность приемника по напряжению при полном отклонении светящейся точки шкального индикатора, не менее, мкВ | 20 |
| 4. | Входное омическое сопротивление усилителя приемника в режиме обследования изоляции, не менее, МОм | 3 |
| 5. | Динамический диапазон приемника при полном отклонении стрелки шкального прибора, не менее, дБ | 90 |
| 6. | Напряжение питание приемника от трех элементов типа 316 (форм-фактор «АА»), В | 3-5 |
| 7. | Средний ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5В), не более, мА | 40 |
| 8. | Габаритные размеры приемника, не более, мм | 201x137x65 |
| 9. | Масса приемника без элементов питания, не более, кг | 0,3 |
| 10. | Приемник сохраняет работоспособность при воздействии рабочих температур | от –20 до +40оС и относительной влажности 80% при 20оС |
* по дополнительному соглашению с заказчиком номинальные значения и количество рабочих частот приемника могут быть изменены.

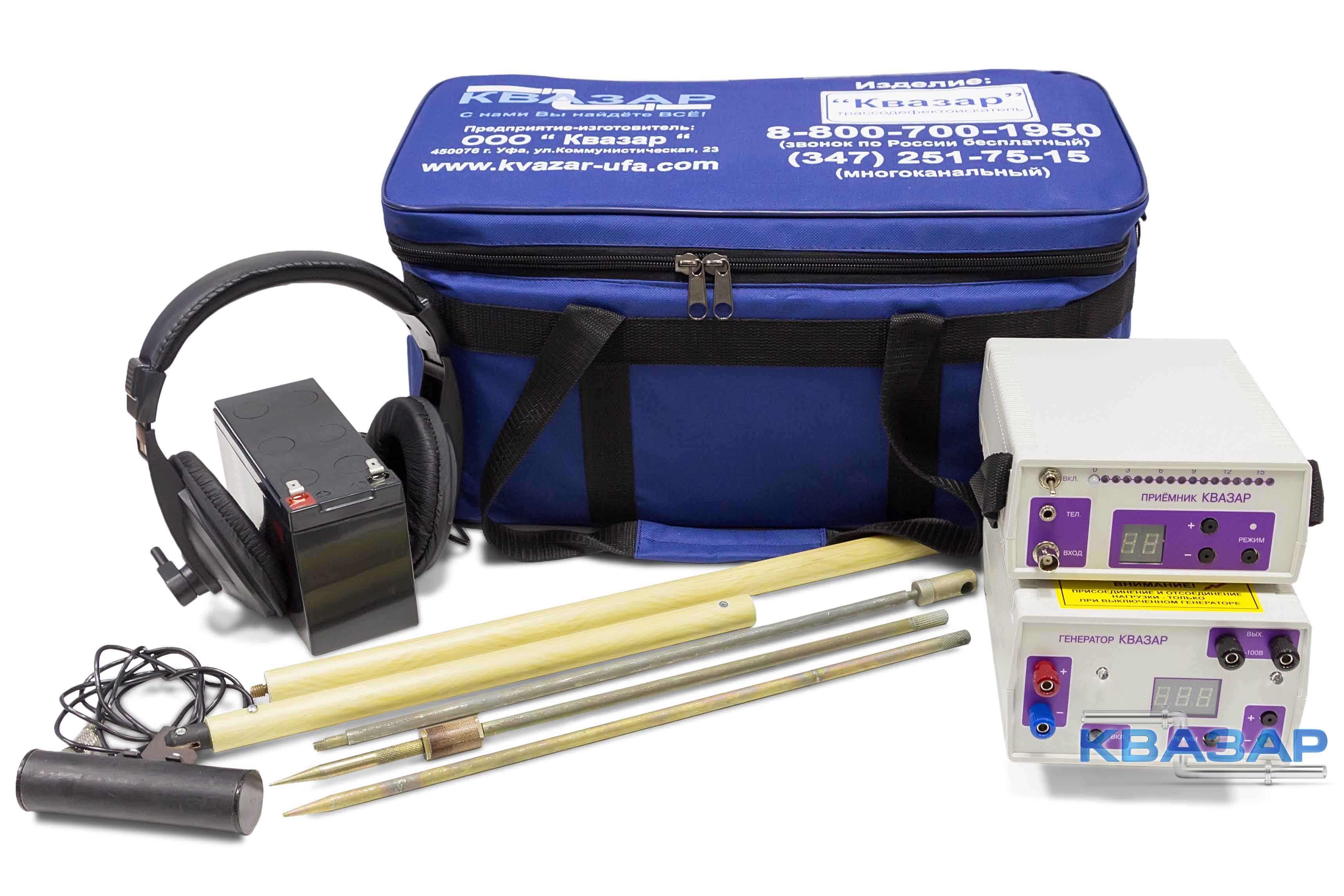

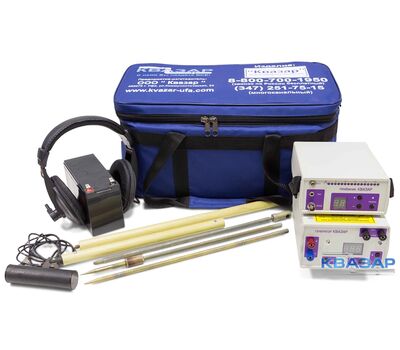

Состав изделия и комплект поставки
| № | Наименование | Количество |
| 1. | Генератор | 1шт. |
| 2. | Провод питания генератора от аккумулятора | 1шт. |
| 3. | Провод для подключения штыря с гальванической связью | 1шт. |
| 4. | Провод для подключения магнитной клипсы | 1шт. |
| 5. | *Провод для подключения электромагнитной рамки | 1шт. |
| 6. | Магнитная клипса | 1шт. |

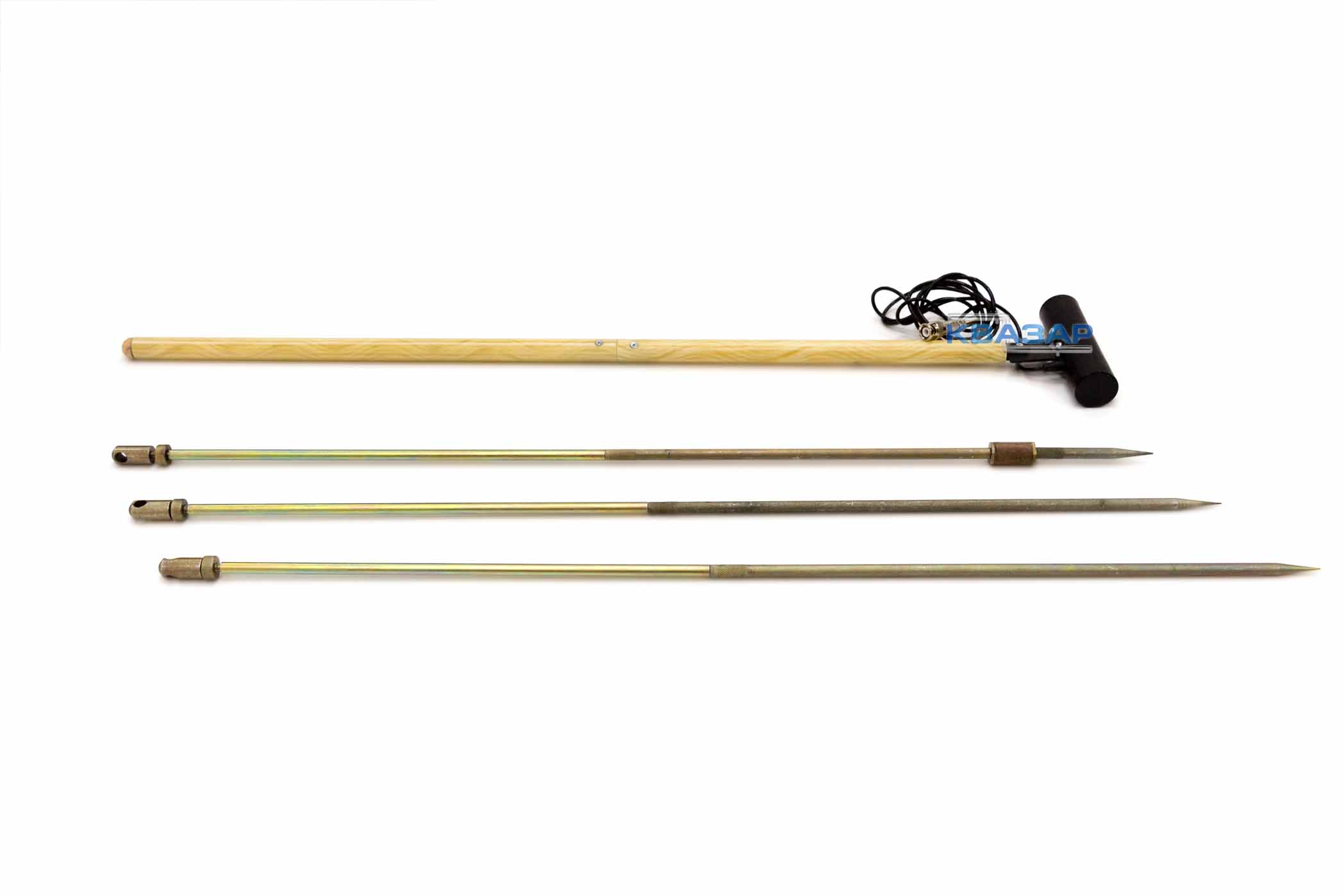

| 7. | Штырь с гальванической связью | 2шт. |
| 8. | Приемник | 1шт. |
| 9. | Антенна | 1шт. |
| 10. | Телефоны головные | 1шт. |
| 11. | Штырь без гальванической связи | 1шт. |
| 12. | Провод для подключения штырей | 1шт. |
| 13. | *Рамка электромагнитная | 1шт. |
| 14. | Элемент питания тип АА | 1шт. |
| 15. | Аккумулятор 12В | 1шт. |
| 16. | Зарядное устройство | 1шт. |
| 17. | *Радиостанция стандарт LPD | 1 комплект |
| 18. | Отвертка | 1шт. |
| 19. | Паспорт | 1шт. |
| 20. | Сумка-кейс | 1шт. |
*поставляются по дополнительному заказу
Сравнительная таблица технических характеристик трассоискателей
| № | Наименование | ИКкт-50 | ИКкт-300 | "Квазар" | КИП-2К | "Контур" |
| 1. | Дальность поиска, км | до 3 | до 3 | до 5 | до 5 | до 4 |
| 2. | Глубина обнаружения, м | 3-5 | 5-10 | 5-7 | 5-10 | 3-5 |
| 3. | Точность поиска, % от глубины залегания | 5 | 5 | 3 | 5 | 5 |
| 4. | Питание: | |||||
| генератора | 8 элементов 373 (D) | 220В | аккумулятор 12В | 220В или аккумулятор 12В | 8 элементов 373 (D) | |
| приемника | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | |
| 5. | Выходная мощность генератора, Вт | 35 | 300 | 70 | 500 | 50 |
| 6. | Вес комплекта в футляре, кг | 4,55 | 5,32 | 8,12 | 8,0 | 5,5 |
| 7. | Режим эксплуатации | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС |
| 8. | Частоты, Гц: | |||||
| генератора | 50; 1000 | 1000; 950-1100 | 500; 1000; 5000 | 50-10000 | 1000 | |
| приемника | 50; 100; 1000 | 50; 1000 | 50; 100; 500; 1000; 5000 | 50; 100; 300; 1000; 9000 | 50; 100; 1000 | |
| 9. | Цена | 20400 | 38400 | 33000 | 71880 | 24000 |
| № | Наименование | Значение |
|---|---|---|
| 1 | Бренд |
Квазар
|
| 2 | Глубина обнаружения(м) |
5-7
|
| 3 | Дальность поиска(м) |
5000
|
| 4 | Назначение |
|
| 5 | Объект поиска |
|
| 6 | Тип оборудования |
трассоискатель
|
| 7 | Метод определения |
|
| 8 | Рабочая частота (Гц) |
|
