Трассодефектоискатель ЦР-0200

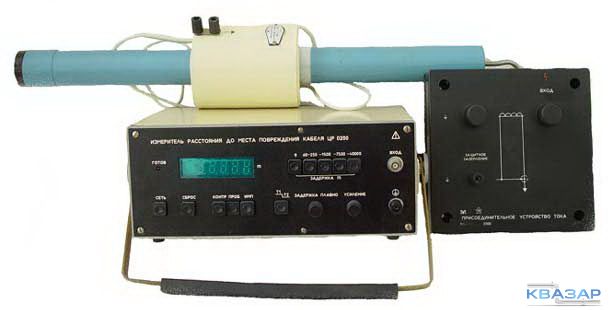

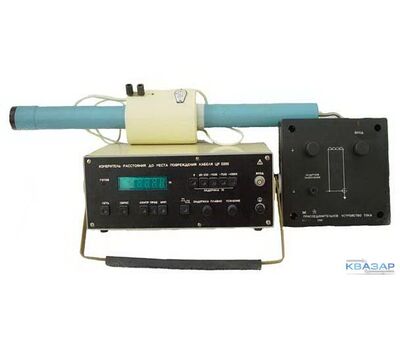

Измеритель расстояния до места повреждения кабеля ЦР0200 предназначен для определения расстояния до места повреждения типа “заплывающий” пробой и до места с пониженным электрическим сопротивлением изоляции силовых электрических высоковольтных кабелей с бумаго-масляной изоляцией типа СБ, АСБ, ААБ, ОСБ с номинальным напряжением 6 — 22 кВ при расстоянии до места повреждения до 40 км.

По условиям эксплуатации измеритель ЦР0200 относится к группе 3 по ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”, но с расширенным диапазоном рабочих температур от минус 10 до плюс 40°С и относительной влажностью 90 % при температуре 30°С.

Измеритель ЦР0200 взамен ранее изготавливаемого Щ4120

Технические характеристики измерителя ЦР0200:

— Погрешность измерения — ± 20 м.

— Питание- сеть 220 В, частоты 50 Гц.

— Потребляемая мощность – 20 В× А.

— Условия эксплуатации — от минус 10 ° С до плюс 40 ° С.

— Габаритные размеры, мм – 335х305х140

— Масса, кг – 6,5.

 Измеритель ЦР0200 имеет устройство регулируемой длительности задержки импульса помехи. Поддиапазоны регулировки длительности приведены ниже:

Комплектация:

измеритель расстояния до места повреждения кабеля ЦР0200.
