Трассоискатель коммуникаций Успех АТГ-410.10

Трассотечепоисковый комплект "Успех АТГ-410.10" – надежный прибор для поиска повреждений и трассировки кабелей и трубопроводов по доступной цене.

Комплект трассотечепоисковый "Успех АТГ-410.10" предназначен для:

• определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора;
• определения мест повреждения кабельных линий;
• обследования участков местности перед проведением земляных работ;
• проведения работ по поиску скрытой проводки;
• обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Трассотечеискатель "Успех АТГ-410.10" представляет собой универсальный многофункциональный комплект, в котором объединены три устройства:

1. трассоискатель с электромагнитным датчиком;
2. трассоискатель с акустическим датчиком;
3. течеискатель с акустическим датчиком.

Отличительные особенности "Успех АТГ-410.10":

• возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт);
• автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
• возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Задачи, решаемые трассотечеискателем "Успех АТГ-410.10":

• трассировка кабельных линий и определение глубины залегания;
• трассировка металлических трубопроводов и кабельных линий, определение глубины их залегания;
• контроль изоляции защитных покрытий;
• поиск мест пересечения трубопроводов и кабеля;
• трассировка и контроль изоляции защитных покрытий газопровода;
• поиск места повреждения кабеля;
• трассировка канализационных трубопроводов;
• поиск мест разгерметизации;
• поиск и диагностика водопроводов.

Технические характеристики

Генератор АГ-114М

Приёмник АП-010

Датчик акустический АД–200

Электромагнитный датчик ЭМД-227

Индуктивная антенна ИЭМ-301.2

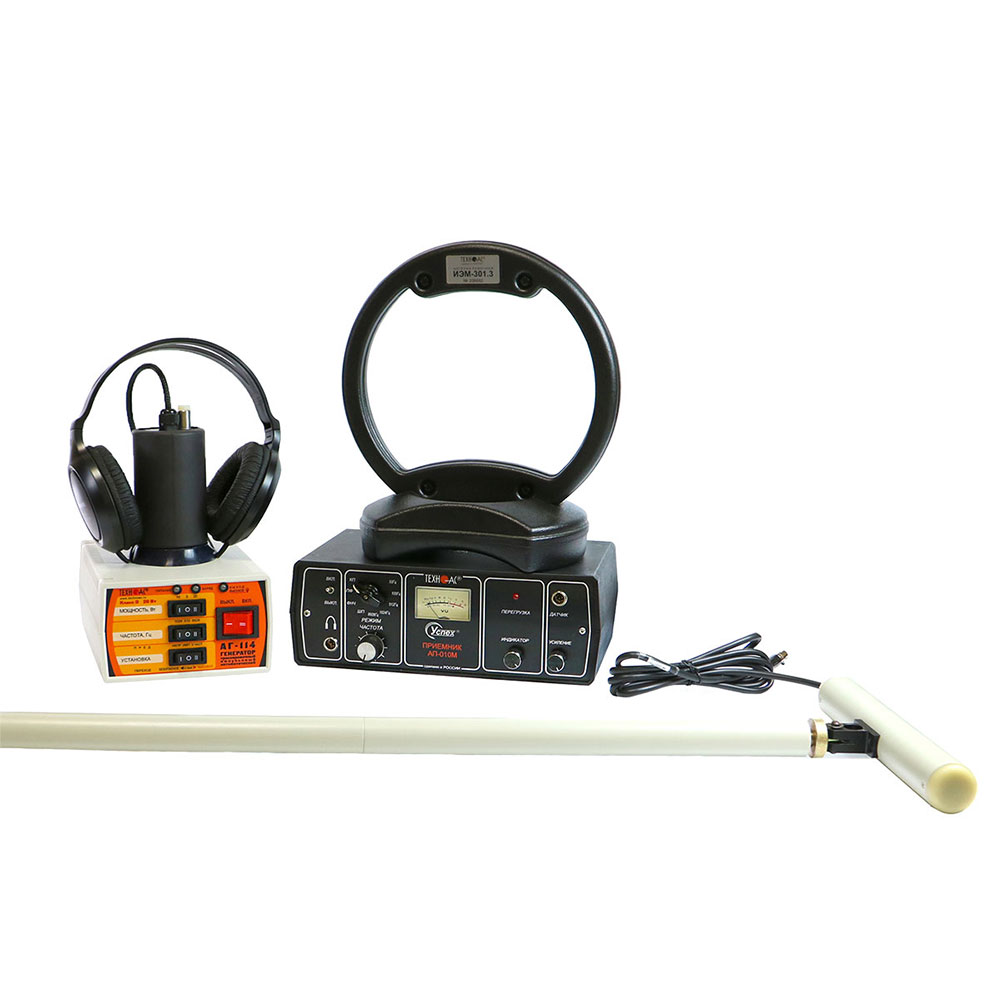

Состав трассотечепоискового комплекта "Успех АТГ-410.10":

1. генератор АГ-114М;
2. приёмник АП-010М;
3. электромагнитный датчик ЭМД-227М;
4. антенна рамочная ИЭМ-301.2;
5. датчик акустический АД-200М;
6. головные телефоны;
7. дополнительные принадлежности.

Принцип работы

Режим трассопоиска

Пассивный поиск (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск (трассопоиск с использованием генератора)

Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля (трассопоиск с использованием генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
