Трассоискатель подземных коммуникаций ИКкт-50

Каталог товаров/Трассопоисковое оборудование/Трассоискатели/Трассоискатель подземных коммуникаций ИКкт-50

Артикул: 00198

28 243 руб.

Доступность: В наличии

Кол-во:

+ −

Купить в один клик

Сравнить

Описание
Характеристики
Прикрепленные файлы
Доставка и оплата
Гарантия

Трассоискатель ИКкт-50 относится к классу индикаторных приборов и предназначен для определения индукционным методом местоположения металлических трубопроводов различного назначения, трасс энергосиловых кабелей без вскрытия грунта.

Трассоискатель ИКкт-50 имеет два режима работы:

пассивный – предназначен для определения местоположения действующих энергосиловых кабелей под нагрузкой, а также труб под током от станций катодной защиты;
активный – предназначен для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к отыскиваемому трубопроводу (кабелю).

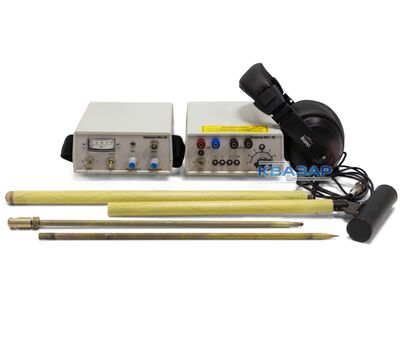

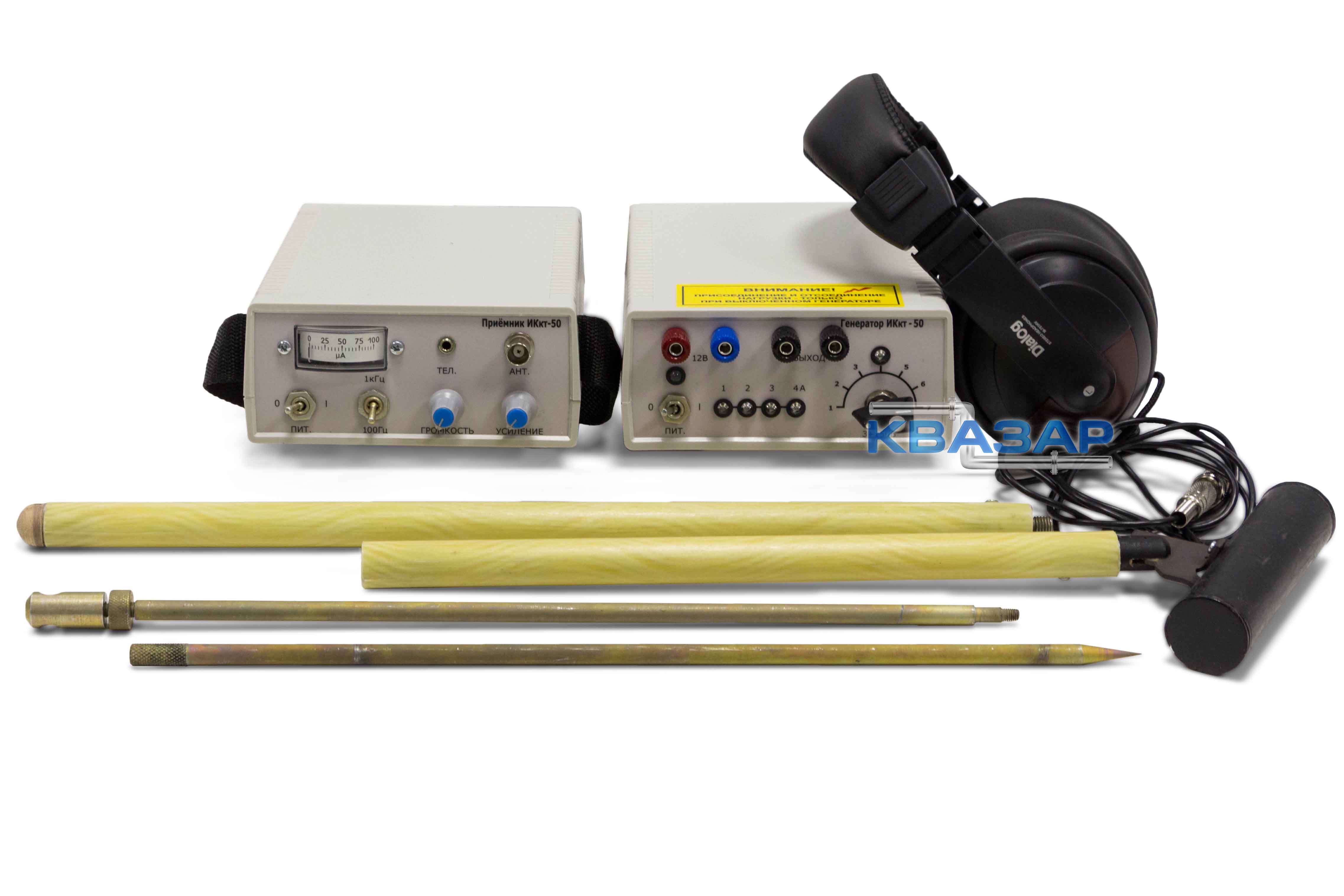

Основными элементами трассоискателя ИКкт-50 являются генератор и приемник.

ТУ 26.51.43-017-12719185-2022 (введены взамен ТУ 4276-017-12719185-2012)

Технические характеристики

1.	Напряжение питания, В:
	генератора от контейнера элементов питания (ДД) либо от внешнего источника питания постоянного тока	от 9 до15
	приемника от трех элементов (АА)	от 3 до 5
2.	Средний ток потребления, не более, мА:
	генератора при напряжении питания (12±0.2) В	400
	приемника	6
3.	Габаритные размеры, мм, не более:
	генератора	137х212х65
	приемника	137х206х65
	футляра	510х350х70
4.	Масса, кг, не более:
	генератора (без элементов питания)	0,5
	приемника	0,3
	комплекта в футляре	4,0
5.	Выходной сигнал генератора имеет следующие параметры:
	длительность импульсов, мс	от 50 до 100
	период следования, мс	от 800 до 1200
	частота заполнения, Гц	1000±20
6.	Выходная импульсная мощность генератора при работе на активную нагрузку от 1 Ом до 1кОм при напряжении питания (12±0.2) В не менее, Вт	35
7.	Чувствительность приемника по напряжению при полном отклонении стрелки индикатора:
	в пассивном режиме, мкВ, не менее	100
	в активном режиме, мкВ, не менее	50
8.	Центральная частота полосы пропускания приемника в активном режиме, Гц	1000±50
9.	Ширина полосы пропускания приемника на уровне 0,7 от максимума активном режиме, Гц, не более	100
10.	Центральная частота полосы пропускания приемника в пассивном режиме, Гц	100±5
11.	Ширина полосы пропускания приемника на уровне 0.7 от максимума в пассивном режиме, Гц, не более	10
12.	Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, не менее, дБ	70
13.	Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, часов, не менее	8
14.	Условия работы:
	температура, оС	от -20 до +40
	относительная влажность при 20^оС, %	98

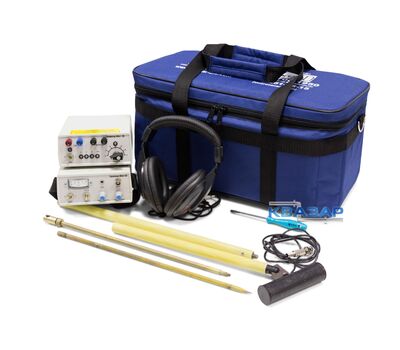

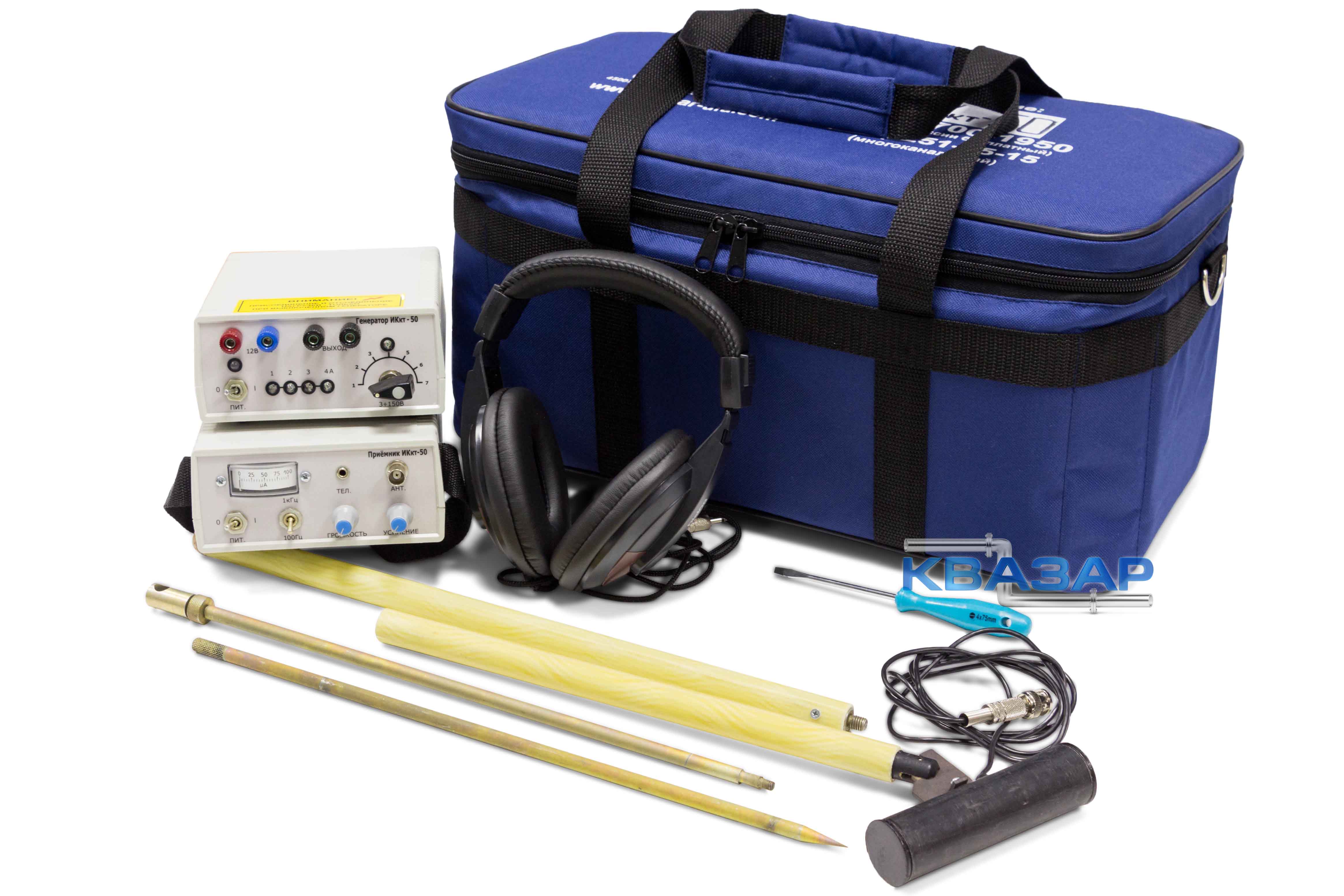

В комплект трассоискателя входят:

приемник – 1шт.;
генератор – 1шт.;
телефон головной – 1шт.;
антенна – 1шт.;
штырь с гальванической связью – 1шт.;
клипса магнитная – 1шт.;
провод питания генератора от аккумулятора – 1шт.;
провод для подключения штыря с гальванической связью – 1шт.;
провод для подключения магнитной клипсы – 1шт.;
провод питания генератора от контейнера элементов питания* – 1шт.;
контейнер элементов питания* – 1шт.;
радиостанция стандарт LPD* — 1комп.;
элемент питания тип (АА) – 3шт.;
элемент питания тип (D) – 4шт.;
отвертка – 1шт.;
паспорт – 1шт.;
футляр – 1шт.

*Комплектуется по дополнительной заявке.

Сравнительная таблица технических характеристик трассоискателей

№	Наименование	ИКкт-50	ИКкт-300	"Квазар"	КИП-2К	"Контур"
1.	Дальность поиска, км	до 3	до 3	до 5	до 5	до 4
2.	Глубина обнаружения, м	3-5	5-10	5-7	5-10	3-5
3.	Точность поиска, % от глубины залегания	5	5	3	5	5
4.	Питание:
	генератора	8 элементов 373 (D)	220В	аккумулятор 12В	220В или аккумулятор 12В	8 элементов 373 (D)
	приемника	3 элемента 316 (АА)	3 элемента 316 (АА)	3 элемента 316 (АА)	3 элемента 316 (АА)	3 элемента 316 (АА)
5.	Выходная мощность генератора, Вт	35	300	70	500	50
6.	Вес комплекта в футляре, кг	4,55	5,32	8,12	8,0	5,5
7.	Режим эксплуатации	от -20 до +40^оС	от -20 до +40^оС	от -20 до +40^оС	от -20 до +40^оС	от -20 до +40^оС
8.	Частоты, Гц:
	генератора	50; 1000	1000; 950-1100	500; 1000; 5000	50-10000	1000
	приемника	50; 100; 1000	50; 1000	50; 100; 500; 1000; 5000	50; 100; 300; 1000; 9000	50; 100; 1000

№	Наименование	Значение
1	Бренд	Квазар
2	Глубина обнаружения(м)	3-5
3	Дальность поиска(м)	3000
4	Назначение	трассировка
5	Объект поиска	металлический трубопровод энергосиловые кабельные линии
6	Тип оборудования	трассоискатель
7	Метод определения	индукционный
8	Рабочая частота (Гц)	50/1000
9	Бренд	Квазар

Сертификат соответствия ИККТ-50

Паспорт Трассоискателя ИКкт-50

Образец калибровки

Отзыв по эксплуатации трассоискателя ИКкт-50 получен от ГУП "Институт нефтехимпереработки"
