Устройство намагничивающее УН-К
Устройство намагничивающее УН-К предназначено для проведения магнитопорошкового контроля сплошности изделий из ферромагнитных материалов. Конструкция устройства позволяет выявить и установить местоположение дефектов на изделиях любой формы сложности, отдельных деталях и узлах.
Область применения УН-К для магнитопорошкового контроля:
- сварные соединения;
- строительные металлоконструкции;
- подъемные механизмы;
- котельные установки;
- детали железнодорожного транспорта;
- объекты трубопроводного транспорта.
УН-К проводит контроль и определяет такие поверхностные и подповерхностные дефекты, как трещины, волосовины, непровары сварных соединений, флокены, надрывы и пр. согласно ГОСТ Р 56512-2015.
Устройство УН-К является переносным и энергонезависимым. Это делает его незаменимым в случае проведения диагностики сплошности изделия в полевых условиях, либо в ситуации когда подвод электрической энергии технически невозможен или запрещен правилами безопасности.

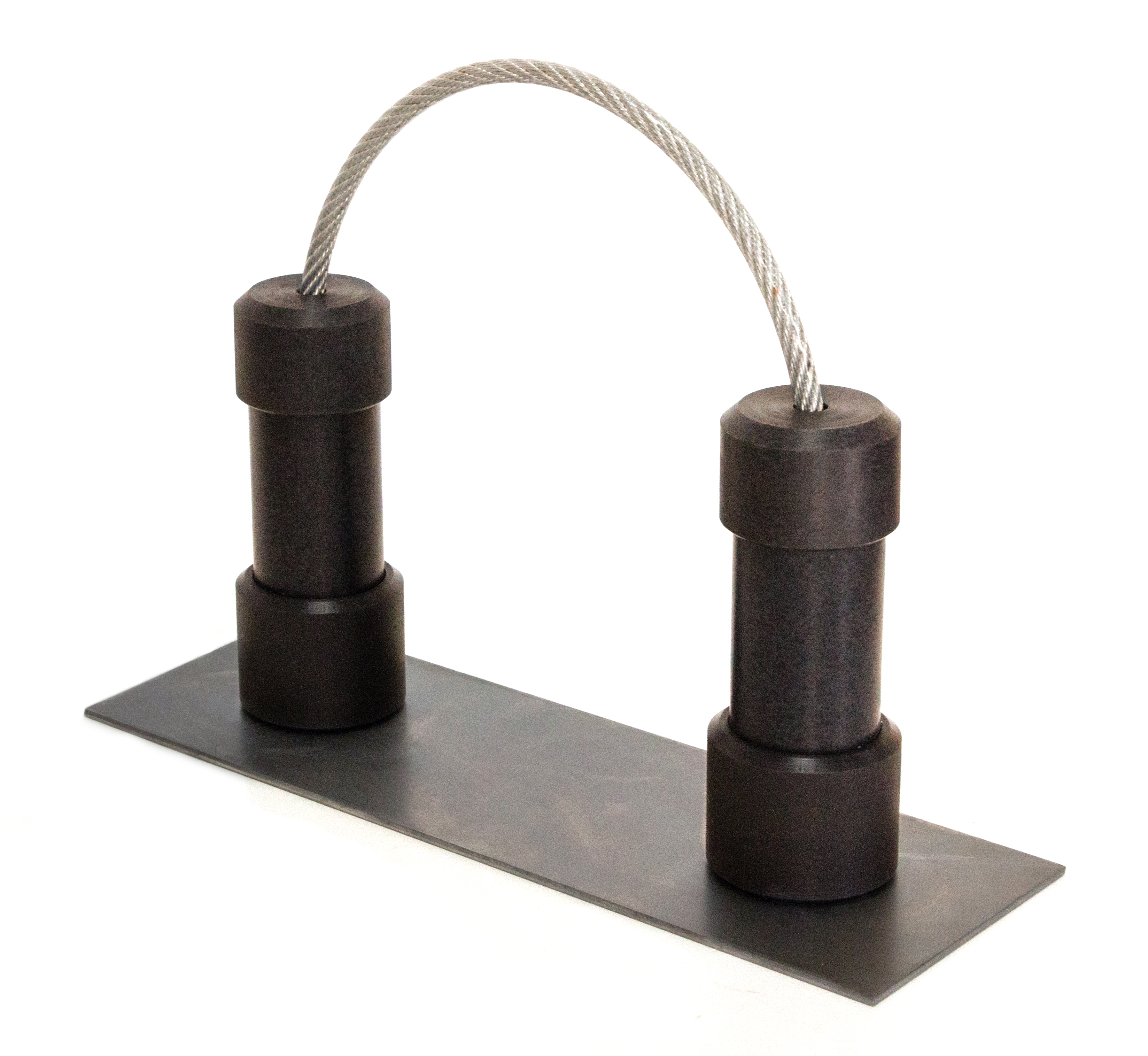

Конструктивно устройство УН-К представляет собой два постоянных магнита, каждый из которых размещается в специальном блоке из немагнитного материала. Блоки соединены друг с другом при помощи гибкого магнитопровода. Контроль сплошности осуществляется посредством намагничивания изделия или отдельных его деталей путем приложения устройства УН-К. Устройство намагничивающее в совокупности с контролируемым изделием образуют замкнутую систему магнитного поля. На участке изделия, свободном от дефектов, магнитный поток стабильный и неизменный. В месте изменения магнитного поля частицы предварительно нанесенного магнитного порошка (суспензии) скапливаются и образовывают рисунок искомого дефекта.
Технические характеристики
| 1. | Сила отрыва намагничивающих блоков, не менее | 15 кг (150Н) | ||
| 2. | Напряженность магнитного поля в центре магнитного зазора между рабочими полюсами Нз: | |||
| межполюсное расстояние 95 мм | 30,25 кА/м | |||
| межполюсное расстояние 75 мм | 50,96 кА/м | |||
| межполюсное расстояние 55 мм | 93,95 кА/м | |||
| 3. | Индукция в центре магнитного зазора между рабочими полюсами Вз: | |||
| межполюсное расстояние 95 мм | 38,00 мТл | |||
| межполюсное расстояние 75 мм | 64,00 мТл | |||
| межполюсное расстояние 55 мм | 118,00 мТл | |||
| 4. | Зона выявляемости дефектов: | |||
| межполюсное расстояние 95 мм | 65х65 мм | |||
| межполюсное расстояние 75 мм | 50х60 мм | |||
| межполюсное расстояние 55 мм | 35х55 мм | |||
| 5. | Расстояние на контролируемой поверхности между полюсными наконечниками, соединенными тросовой перемычкой | 55...95 мм | ||
| 6. | Габаритные размеры: | |||
| намагничивающего блока | D=54 мм, H=150 мм | |||
| длина тросовой перемычки | 500 мм | |||
| сумки-контейнера | 400х300х80 мм | |||
| 7. | Масса намагничивающих блоков | 0,6 кг | ||
| 8. | Масса полного комплекта дефектоскопа | 2,5 кг | ||

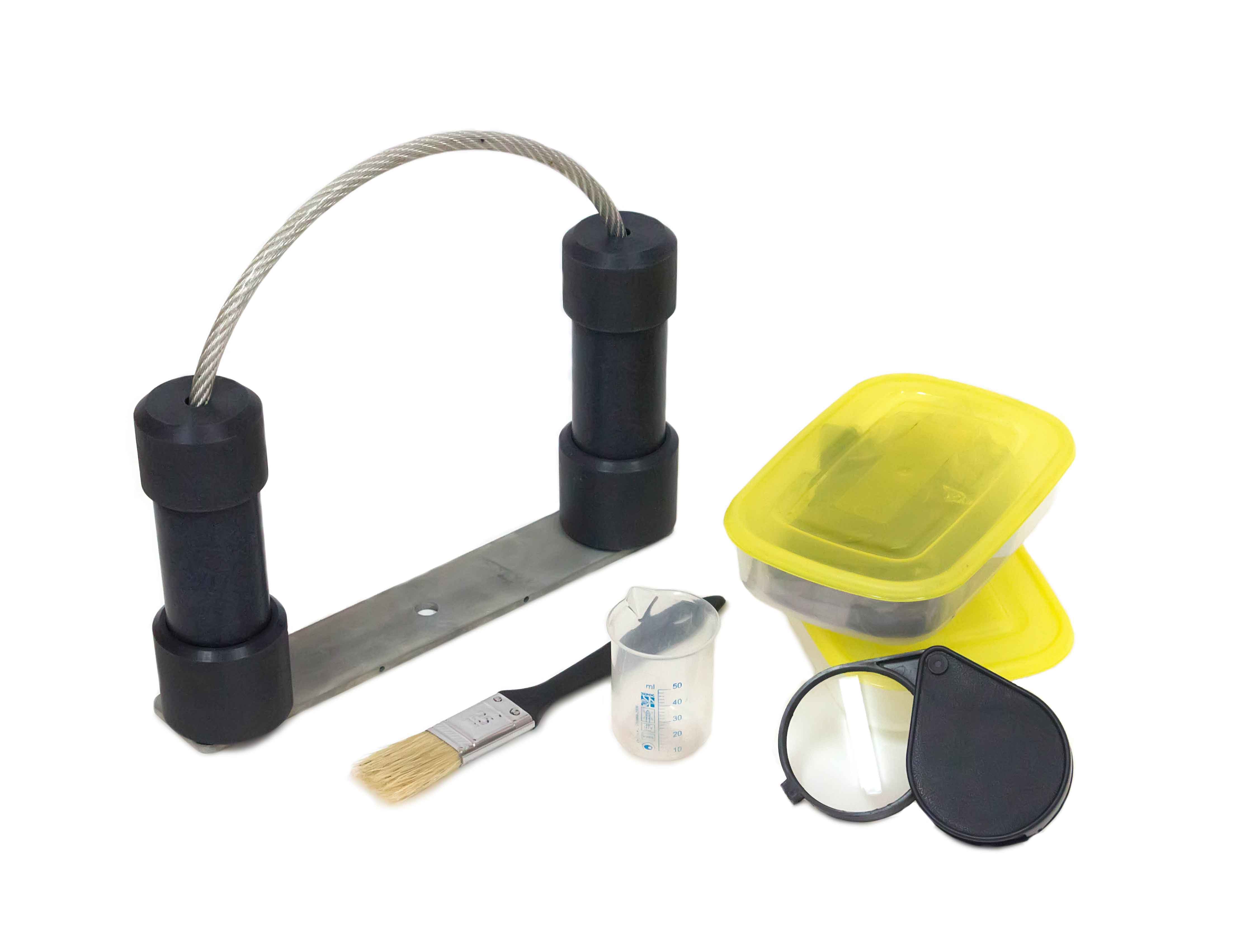

Комплект поставки устройства намагничивающего УН-К:
- намагничивающие блоки — 2шт.;
- образец ДИФ-К — 1шт.;
- дефектограмма — 1шт.;
- мерка для порошка — 1шт.;
- ёмкость для порошка и суспензии — 2шт.;
- порошок магнитный — 0,2 кг;
- лупа — 1шт.;
- кисть — 1шт.;
- сумка–контейнер — 1шт.;
- паспорт — 1шт.
Сравнительная таблица технических характеристик магнитных дефектоскопов
| № | Наименование параметра/Значение | МД-4К | МД-4КМ | МД-6 | МД-6К | УН-К |
1. | Напряженность магнитного поля на торцевых поверхностях намагничивающих блоков, А/см, не менее | 850 | 800 | 800 | 850 | 835 |
| 2. | Сила отрыва намагничивающих блоков, кг, не менее | 30 | 30 | 30 | 30 | 15 |
| 3. | Расстояние на контролируемой поверхности между полюсными наконечниками, мм | 90...120мм | 90...120мм | 90...120мм | 90...120мм | 90...120мм |
4 | Наличие проушины для присоединения полюсных наконечников | нет | есть | есть | нет | нет |
5. | Комплект сменных наконечников, входящих в состав магнитоскопа, пар | — | 6 | 6 | — | — |
6. | Наличие шарнирного магнитопровода | есть | есть | есть | есть | нет |
7. | Габаритные размеры, мм: | |||||
| намагничивающего блока | Ø53х55 | Ø53х55 | 44х44х55 | 44х44х55 | Ø54х150 |
| диаметр шарнирного магнитопровода, мм | 30 | 30 | 30 | 30 | — |
| длина тросовой перемычки, мм | 500 | 500 | 500 | 500 | 500 |
сумки-контейнера | 375х295х70 | 375х295х70 | 375х295х70 | 375х295х70 | 400х300х80 |
| № | Наименование | Значение |
|---|---|---|
| 1 | Бренд |
Квазар
|
