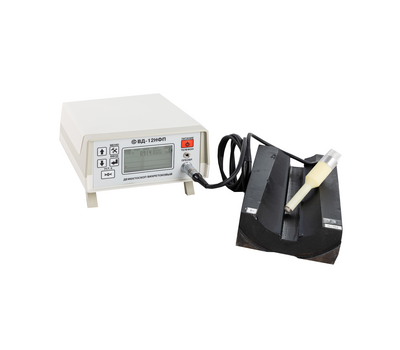

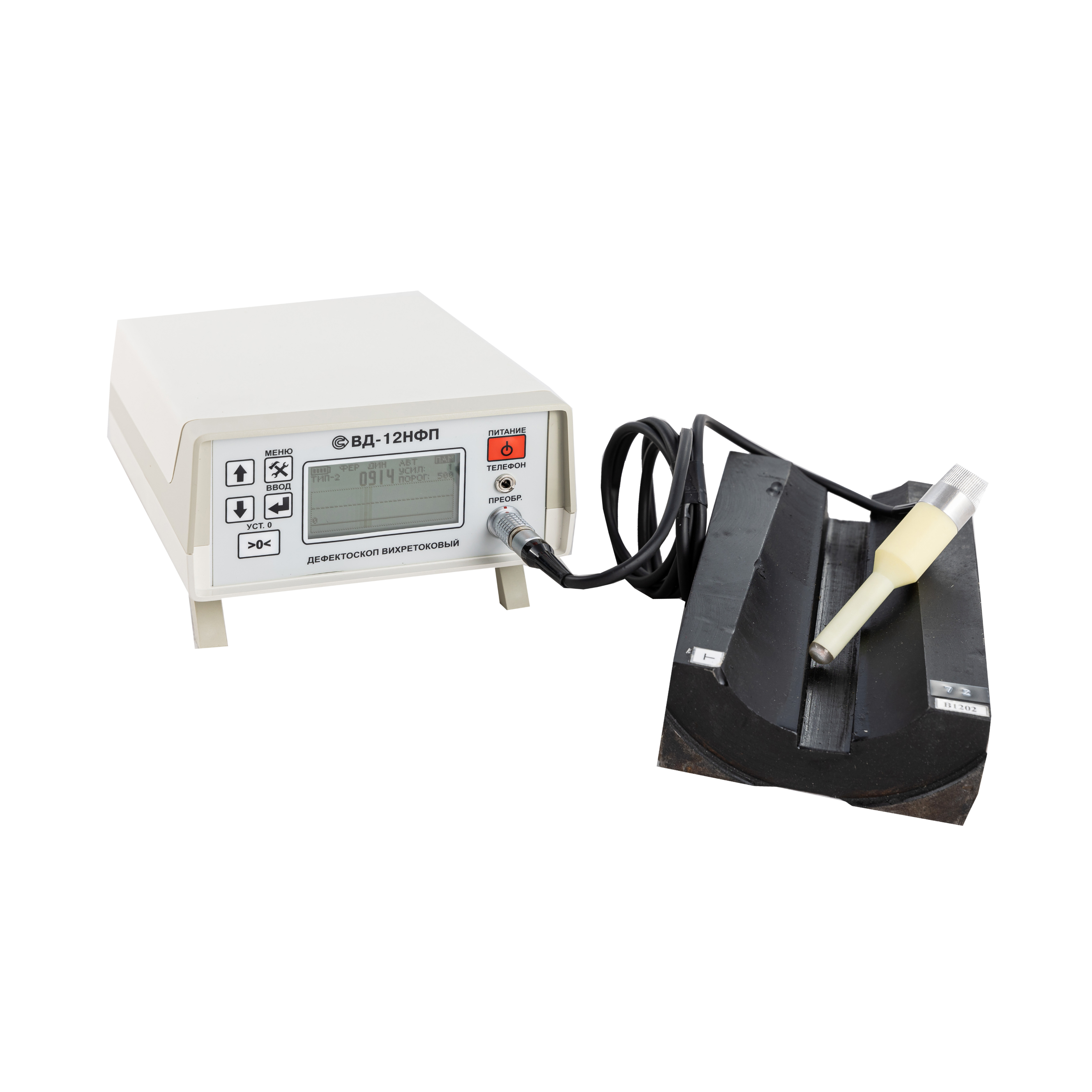

Вихретоковый дефектоскоп ВД-12НФП

Описание

Вихретоковый дефектоскоп ВД-12НФП от производителя позволяет обнаруживать поверхностные дефекты сплошности (трещины) в изделиях из ферромагнитных и немагнитных сталей и сплавов, визуализируя сигнал от нарушения сплошности на дисплее. Конструкция дефектоскопа позволяет с высокой надежностью определять точное местоположение и глубину дефектов даже на шероховатых поверхностях плоской и криволинейной формы, в том числе под слоем коррозии или при наличии защитного покрытия контролируемой зоны изделия толщиной до 3 мм.

Возможно применение дефектоскопа ВД-12НФП для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве.

ВД-12НФП используется в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов.

Вихретоковый дефектоскоп ВД-12НФП применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов.

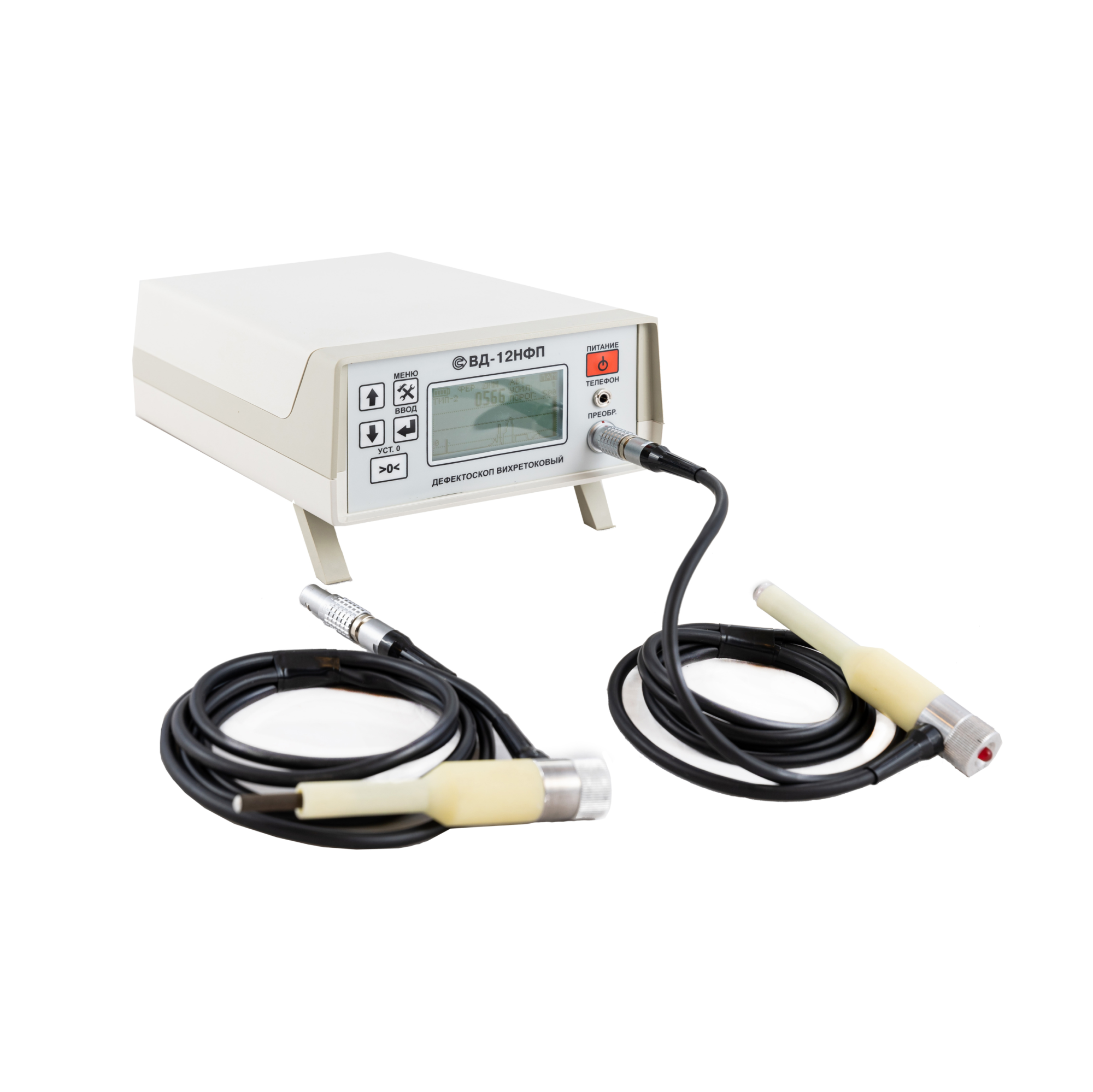

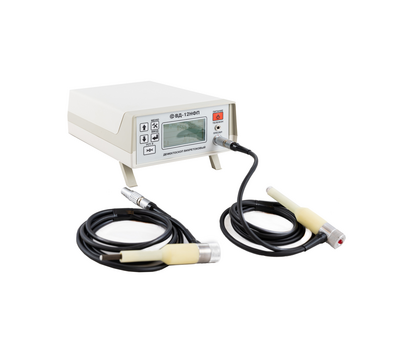

Поставляется в комплекте с двумя преобразователями для контроля изделий из металлов и сплавов в различных условиях.

Выбор нужного преобразователя зависит от магнитных свойств материала. Для контроля деталей с пазами предлагается преобразователь с наклонным наконечником.

Применение

• нефтяная и газовая промышленность
• атомная энергетика
• машиностроение
• железнодорожный транспорт
• строительство и ЖКХ
• оборонно-промышленный комплекс (ОПК)
• сельское хозяйство

Особенности

• обнаружение дефектов в изделиях из ферромагнитных и немагнитных сталей и сплавов
• визуализация сигнала от дефекта
• не требуется контакта с поверхностью детали (выявление дефектов через покрытия, слои окислов и загрязнений)
• возможность определить местоположение, а также оценить размер и глубину поверхностной трещины
• встроенная память для сохранения результатов контроля
• 5 универсальных программ для сохранения настроек
• передача данных на ПК с распечаткой протокола контроля
• контроль изделий сложной формы, криволинейных или грубых поверхностей
• автоматическое определение типа преобразователя
• с одинаковым успехом может быть использован в полевых условиях, заводских цехах, депо, лабораториях и мастерских
• возможность отстройки от внешних воздействий и влияющих факторов.
• световая и звуковая сигнализация при обнаружении дефекта
• поставляется в комплекте с двумя преобразователями
• широкое применение в различных отраслях промышленности

Характеристики

Порог чувствительности дефектоскопа – минимальная глубина обнаруживаемого поверхностного протяженного искусственного дефекта в виде риски на ОИД – соответствует данным таблицы

Выявление дефектов обеспечивается при следующих условиях:

- радиус положительной кривизны контролируемой поверхности не менее 10 мм

- угол отклонения преобразователя от нормали к контролируемой поверхности не более 30 град

- минимальное расстояние от края контролируемого изделия до центра преобразователя, мм, не мене:

• для преобразователя Иа5.125.030 – 4;
• для преобразователя Иа5.125.031 – 1;
• для преобразователя Иа5.125.031-01 – 1;
• для преобразователя Иа5.125.041 – 5.
