Устройство дистанционного прокола кабеля УДПК-90 с ДУ (220кВ)
Устройство дистанционного прокола кабеля УДПК-90 предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле (0,4÷35) кВ перед его разрезкой, путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и через кабель заземления (не менее 25 мм2) на землю, с целью предотвращения возможности поражения персонала электрическим током..
Устройство позволяет производить до 1000 проколов кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 300 мм.

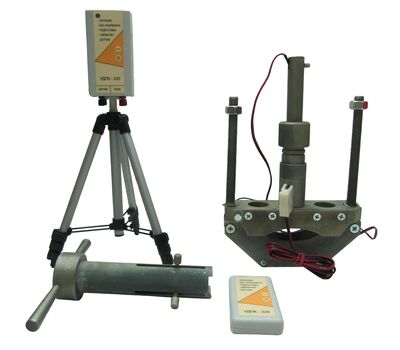

Устройство состоит из силовой части, устройства дистанционного управления и экстрактора.
Действие устройства УДПК основано на использовании энергии пороховых газов. В качестве источников энергии рекомендуются монтажные патроны типа Д4 цвет красный с энергией порохового заряда не менее 700Дж или (в зависимости от марки кабеля) МПУ- 3 (жёлтый) , с энергией порохового заряда не менее 2720Дж.
Управление производится устройством дистанционного управления проколом УДУПК. Возможна одновременная работа нескольких УДУПК в непосредственной близости, так как каждое устройство работает на своей частоте диапазона и имеет уникальный идентификационный номер.
Для прокола силовая часть устройства надежно закрепляется на кабеле при помощи натяжного механизма.
Технические данные УДПК-90
| 1. | Наружный диаметр кабеля, мм: | |
| минимальный | 50 | |
| максимальный | 90 | |
| 2. | Монтажные патроны типа Д4 цвет красный с энергией порохового заряда, Дж не менее Калибр, мм Монтажные патроны типа МПУ-3 (жёлтый) с энергией порохового заряда, Дж не менее Калибр, мм | 700
6.8х18 2720 10х36 |
| 3. | Габариты футляра, мм | 650х355х180 |
| 4. | Масса УДПК-90, кг | 25 |
| 5. | Рабочий диапазон температур, °С при относительной влажности до, % | -25 ... +45 98 |

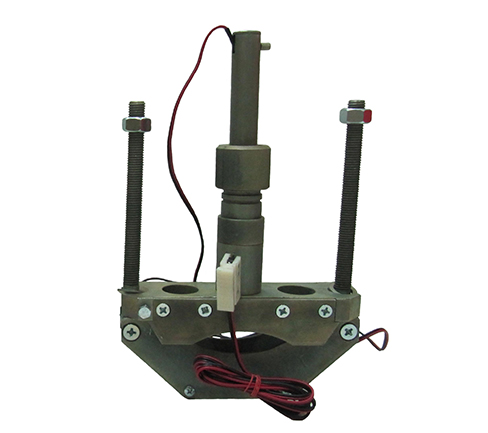

Технические данные силовой части устройства
| 1. | Габариты, мм | 75х200х500 |
| 2. | Масса УДПК (хомут, плита, ствол, спусковой механизм), кг | 6,0 |
| 3. | Масса заземления (кабели, штыри), кг | 3,2 |
| 4. | ИТОГО масса силовой части, кг | 9,8 |
Технические данные устройства дистанционного управления проколом кабеля УДУПК
| 1. | Устройство дистанционного управления проколом кабеля УДУПК состоит из | пульта управления (ПУ), блока индикации (БИ) |
| 2. | Дальность устойчивой двухсторонней радиосвязи между ПУ и БИ в условиях прямой видимости, м, не менее | 150 |
| 3. | Диапазон частот устойчивой радиосвязи при мощности передатчиков не выше, мВт с использованием частотной модуляции, МГц | 7 433 |
| 4. | Конструктивное исполнение имеет защиту | IP65 (IEC529) |
Технические данные пульта управления (ПУ)
| 1. | Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая и звуковая |
| 2. | Питание | щелочной гальванический элемент типа «Крона» (6F22) |
| 3. | Непрерывное время работы от одного элемента, не менее | 10 часов |
| 4. | Габаритные размеры пульта | 140х70х25 мм |
| 5. | Масса с элементом питания, не более | 0,2 кг |

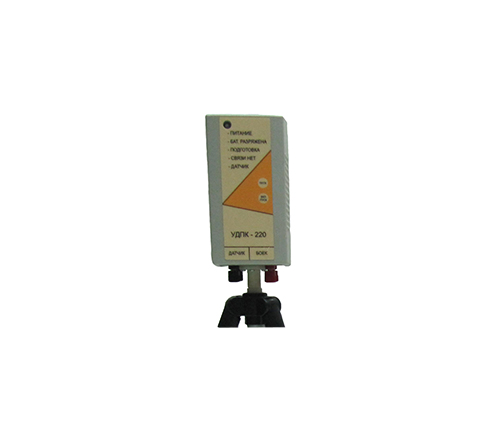

Технические данные блока индикации (БИ)
| 1. | Состав блока индикации | прибор и датчик |
| 2. | Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая и звуковая |
| 3. | На двух гранях корпуса прибора установлены импульсные сверхъяркие (3кд) светодиодные маячки для индикации окончания пробоя кабеля. Угол обзора каждого маячка | 120 ° |
| 4. | Прибор БИ имеет два рабочих положения | 1) горизонтальное положение – блок устанавливается на ножки дна корпуса, 2) вертикальное положение – на треногу с торца корпуса |
| 5. | Питание | три гальванических элемента АА |
| 6. | Непрерывное время работы от одного комплекта элементов, не менее | 20 часов (в режиме связи) |
| 7. | Габаритные размеры прибора БИ, мм | 200х100х80 |
| 8. | Масса с элементами питания, кг, не более | 0,5 |
| 9. | Длина соединительного провода для подключения датчика к прибору БИ, м | 2 |
| 10. | Габаритные размеры датчика, мм | 24х24х20 |
| 11. | Масса датчика, кг, не более | 0,1 |
Технические данные экстрактора
| 1. | Габариты (со снятыми рукоятками воротка), мм | 73 х 216 |
| 2. | Масса устройства, кг, не более | 2,75 |
| 3. | Величина хода, мм, не менее | 90 |

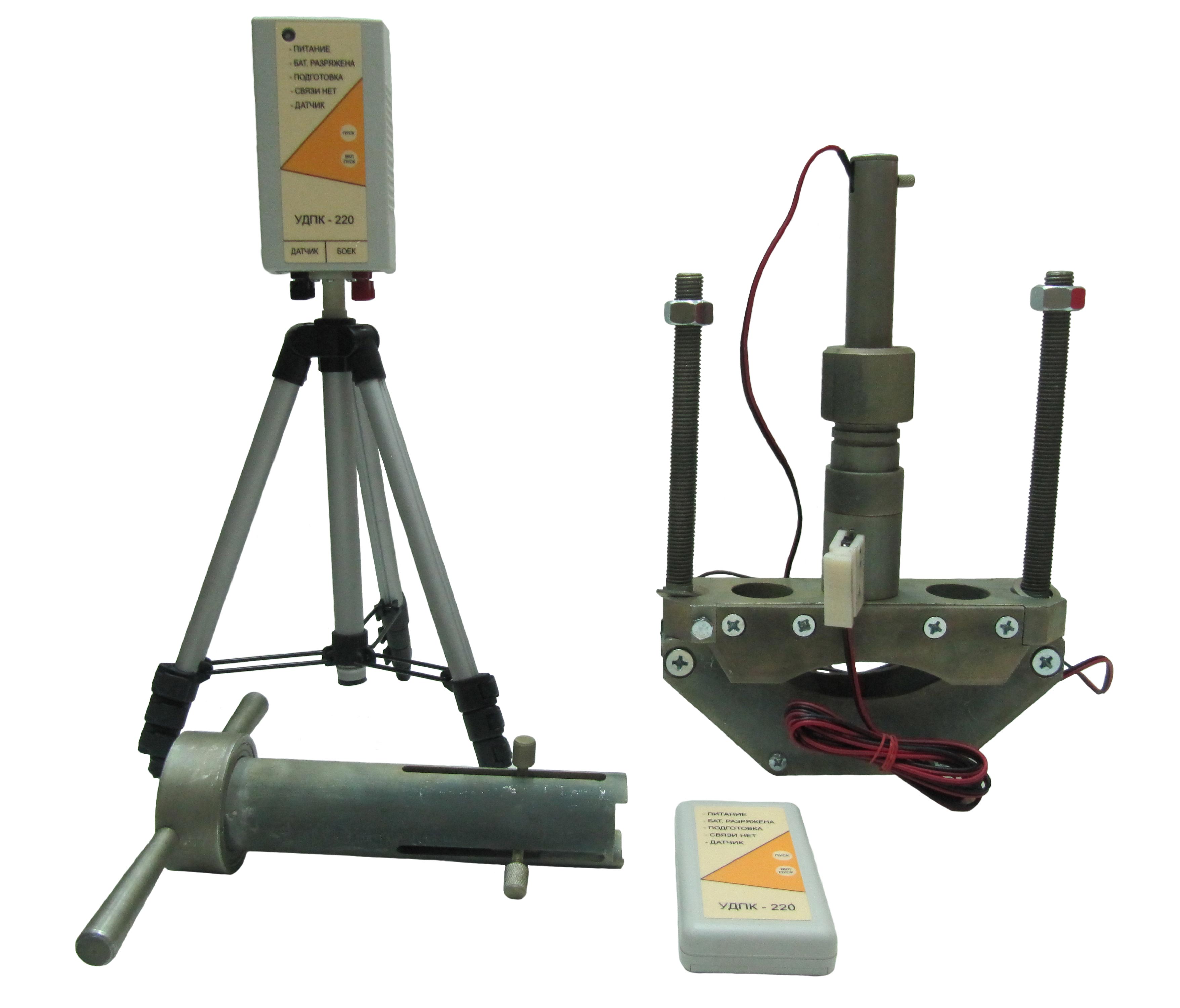

Комплект поставки:
| Наименование | Количество, шт. |
| 1. Силовая часть устройства УДПК | 1 |
| 2. Устройство дистанционного управления проколом кабеля УДУПК | 1 |
| 3. Экстрактор | 1 |
| 4. Штырь заземления | 3 |
| 5. Извлекатель гильзы | 1 |
| 6. Провод заземления | 1 |
| 7. Перемычки провода заземления | 3 |
| 8. Отвертка РН1 | 1 |
| 9. Ерш | 1 |
| 10. Масленка | 1 |
| 11. Ключ гаечный S=13 | 1 |
| 12. Ключ гаечный S=30 | 1 |
| 13. Комплект запасных частей:
|
2 1 |
| 14. Футляр | 1 |
| 15. Паспорт | 1 |
Сравнительная таблица технических характеристик устройств прокола кабеля
| Наименование | УМПК | УДПК | УДПК-70 | УДПК-90 | УПКП-130 | УПКП-200 |
| Минимальный наружный диаметр кабеля, мм | 25 | 25 | 50 | 50 | 50 | 50 |
| Максимальный наружный диаметр кабеля, мм | 65 | 65 | 70 | 90 | 130 | 200 |
| Напряжение, кВ | 0,4-35 | 0,4-35 | 0,4-220 | 0,4-220 | 0,4-220 | 0,4-220 |
| Мощность, Дж | 500 | 700-800 | 700-800; 2720 | 2720 | 2720 | 2720 |
| Тип управления | ДУ ручное | ДУ ручное | ДУ электронное | ДУ электронное | ДУ электронное | ДУ электронное |
| Принцип дистанционного управления | диэлектрический шнур с ручкой | диэлектрический шнур с ручкой | радиоуправление, шнур с ручкой | радио-управление | радио-управление | радио-управление |
| Количество гарантированных проколов | 1000 | 500 | 500 | 500 | 500 | 500 |
| Источник энергии | пружины | монтажные патроны Д4 (красный), Д5 (черный) | монтажные патроны Д4 (красный), МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) |
| Габариты устройства, мм | 760х254х230 | 70х138х383 | 70х140х315 | 75х200х500 | 75х200х500 | 75х250х600 |
| Габариты футляра, мм | в заряженном состоянии - 760х254х230; в разряженном состоянии - 563x254x230 | 410х150х100 | 650х355х180 | 650х355х180 | 650х355х180 | 650х355х180 |
| Масса, кг | 12 | 8 | 25 | 25 | 27,4 | 28,8 |
