Устройство механического дистанционного прокола кабеля УМПК
Устройство механического прокола кабеля УМПК предназначено для обеспечения условий электрической безопасности при работе с высоковольтными (до 35 кВ) кабелями. С помощью УМПК осуществляют закорачивание жил кабеля между собой и на землю. УМПК может быть использован при проколе кабеля с диаметром до 65мм. Особенностью устройства является его простота конструкции и портативность, а также легкость в эксплуатации и обслуживании.
Основные технические характеристики
Накопитель механической энергии – пружины суммарной энергоемкостью от 500 Дж, с минимальной безотказной наработкой не менее 105 циклов (ГОСТ 13764-86)
Диаметр пробиваемого кабеля, мм до 65
Габаритные размеры:
в заряженном состоянии, мм 760×254×230
в разряженном состоянии, мм 563×254×230
Масса УМПК, закрепляемого на кабеле, кг 12

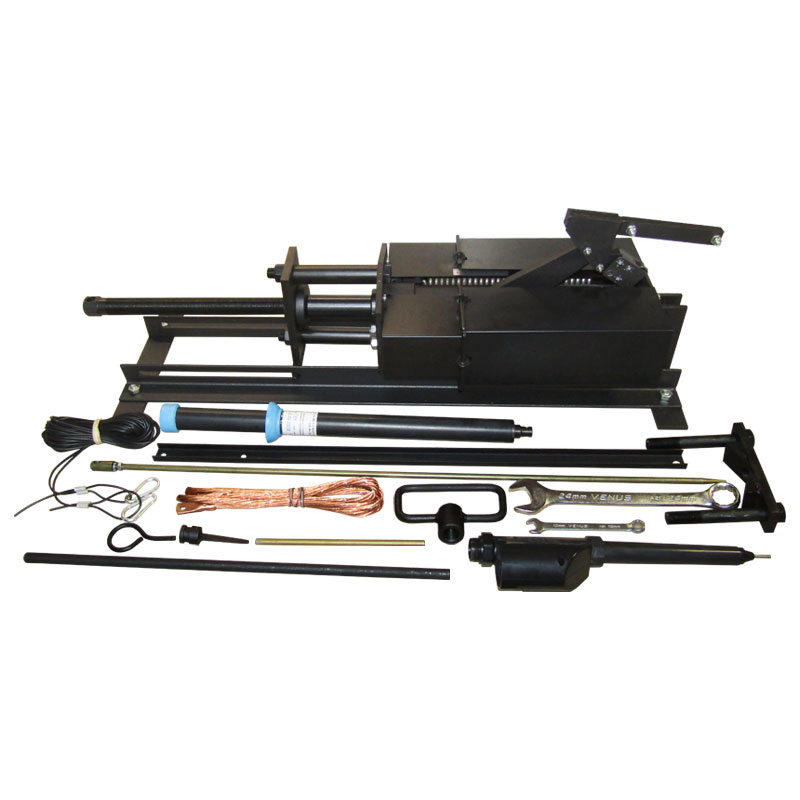

Комплектность
| № | Наименование | Количество |
1. | Приспособление механического прокола | 1 |
2. | Домкрат | 1 |
3. | Стапель | 1 |
4. | Штырь заземления с гальванической связью | 1 |
5. | Провод заземления | 1 |

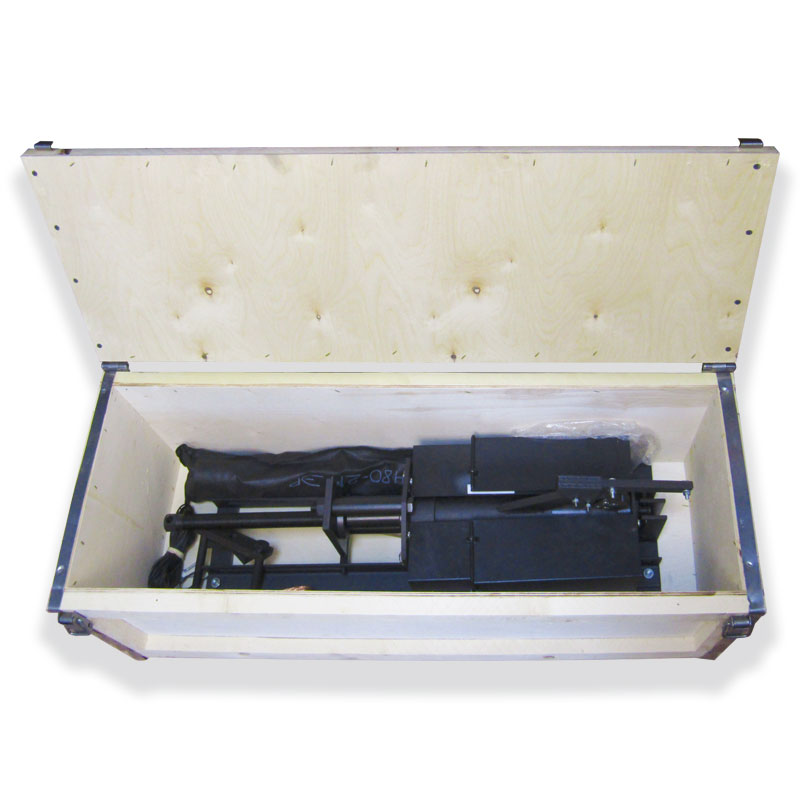

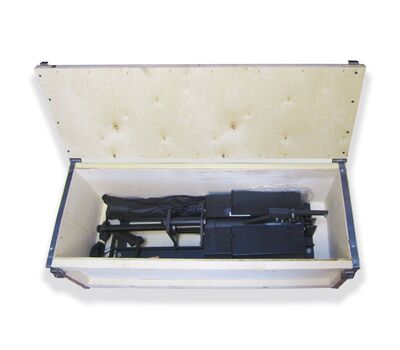

6. | Ящик | 1 |
7. | Ключ гаечный S-10 | 1 |
8. | Ключ гаечный S-24 | 1 |
9. | Указатель высокого напряжения УВН80 | 1 |
10. | Комплект запасных частей: - пробойник |
1 |
11. | Паспорт | 1 |
12. | Экстрактор* | 1 |
* - поставляется по отдельной заявке
Сравнительная таблица технических характеристик устройств прокола кабеля
| Наименование | УМПК | УДПК | УДПК-70 | УДПК-90 | УПКП-130 | УПКП-200 |
| Минимальный наружный диаметр кабеля, мм | 25 | 25 | 50 | 50 | 50 | 50 |
| Максимальный наружный диаметр кабеля, мм | 65 | 65 | 70 | 90 | 130 | 200 |
| Напряжение, кВ | 0,4-35 | 0,4-35 | 0,4-220 | 0,4-220 | 0,4-220 | 0,4-220 |
| Мощность, Дж | 500 | 700-800 | 700-800; 2720 | 2720 | 2720 | 2720 |
| Тип управления | ДУ ручное | ДУ ручное | ДУ электронное | ДУ электронное | ДУ электронное | ДУ электронное |
| Принцип дистанционного управления | диэлектрический шнур с ручкой | диэлектрический шнур с ручкой | радиоуправление, шнур с ручкой | радио-управление | радио-управление | радио-управление |
| Количество гарантированных проколов | 1000 | 500 | 500 | 500 | 500 | 500 |
| Источник энергии | пружины | монтажные патроны Д4 (красный), Д5 (черный) | монтажные патроны Д4 (красный), МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) |
| Габариты устройства, мм | 760х254х230 | 70х138х383 | 70х140х315 | 75х200х500 | 75х200х500 | 75х250х600 |
| Габариты футляра, мм | в заряженном состоянии - 760х254х230; в разряженном состоянии - 563x254x230 | 410х150х100 | 650х355х180 | 650х355х180 | 650х355х180 | 650х355х180 |
| Масса, кг | 12 | 8 | 25 | 25 | 27,4 | 28,8 |
| № | Наименование | Значение |
|---|---|---|
| 1 | Бренд |
Квазар
|
